五氧化二铌光催化剂的制备及其光催化性能

doi:10.19894/j.issn.1000-0518.230222

摘要/Abstract

摘要：

为提升五氧化二铌（Nb₂O₅）光催化剂在实际应用中的光催化性能，提出五氧化二铌光催化剂的制备及其光催化性能研究。首先，制备五氧化二铌纳米颗粒、五氧化二铌纳米棒和五氧化二铌纳米线，分别标记为Nb₂O₅-1、Nb₂O₅-2和Nb₂O₅-3，并分别暴露在罗丹明B溶液和亚甲基蓝溶液中。然后，使用X射线衍射仪对处理前后的样品进行表征，观察其晶体结构和晶体形貌的变化；使用透射电子显微镜对样品进行观察，分析其形貌、尺寸和分散性，以及有机染料的吸附情况；使用光谱仪进行紫外-可见吸收光谱分析，观察有机染料在样品表面的吸附情况和能带结构变化。最后，通过一定的光源照射并监测有机染料的降解速率等参数，评估样品在不同有机染料环境下的光催化性能。实验结果表明，Nb₂O₅-2和Nb₂O₅-3结晶程度较高且为正交相结构，说明该催化剂具有优越的光催化性能和稳定性； Nb₂O₅-2和Nb₂O₅-3表征颗粒较为明显，颗粒之间团聚程度高，纳米晶在高温环境下表现为亚稳相状态，光催化活性较高； Nb₂O₅-2和Nb₂O₅-3分别在亚甲基蓝溶液和罗丹明B溶液内时，二者可有效降低溶液的吸光值，Nb₂O₅-2对亚甲基蓝溶液和罗丹明B溶液的催化降解率最大，光催化作用较强。

关键词: 五氧化二铌, 光催化剂, 罗丹明B溶液, 亚甲基蓝

Abstract:

To improve the photocatalytic performance of niobium pentoxide photocatalyst in practical applications， a study on the preparation and photocatalytic performance of niobium pentoxide photocatalyst is proposed. Firstly， niobium pentoxide nanoparticles， niobium pentoxide nanorods， and niobium pentoxide nanowires were prepared， labeled as Nb₂O₅-1， Nb₂O₅-2， and Nb₂O₅-3， and exposed to rhodamine B solution and methylene blue solution， respectively. Then， the samples before and after treatment were characterized using an X-ray diffractometer to observe the changes in their crystal structure and morphology； Observe the sample using a transmission electron microscope to analyze its morphology， size， dispersibility， and adsorption of organic dyes； Use a spectrometer for UV visible absorption spectroscopy analysis to observe the adsorption and band structure changes of organic dyes on the sample surface. Finally， evaluate the photocatalytic performance of the sample in different organic dye environments by irradiating it with a certain light source and monitoring parameters such as the degradation rate of organic dyes. The experimental results show that Nb₂O₅-2 and Nb₂O₅-3 have a high degree of crystallization and an orthogonal phase structure， and have superior photocatalytic performance and stability； The characterization particles of Nb₂O₅-2 and Nb₂O₅-3 samples are more obvious， with a high degree of agglomeration between the particles. The nanocrystals exhibit a metastable phase state in high temperature environments and exhibit higher photocatalytic activity. When Nb₂O₅-2 and Nb₂O₅-3 are in methylene blue solution and rhodamine B solution， respectively， they can effectively reduce the absorbance of the solution. Nb₂O₅-2 has the highest catalytic degradation rate and strongest photocatalytic effect on methylene blue solution and rhodamine solution.

Key words: Niobium pentoxide, Photocatalyst, Rhodamine B, Methylene blue

中图分类号:

O614

王静, 李喜兰, 郭秀芬. 五氧化二铌光催化剂的制备及其光催化性能[J]. 应用化学, 2024, 41(3): 415-421.

Jing WANG, Xi-Lan LI, Xiu-Fen GUO. Preparation and Photocatalytic Properties of Niobium Pentoxide Photocatalyst[J]. Chinese Journal of Applied Chemistry, 2024, 41(3): 415-421.

图/表 8

图1 Nb2O5-1（a）、Nb2O5-2（b）和Nb2O5-3（c）的XRD谱图

Fig.1 XRD spectra of Nb2O5-1 （a）， Nb2O5-2 （b） and Nb2O5-3 （c）

图2 Nb2O5-1（A）、Nb2O5-2（B）和Nb2O5-3（C）的XPS图像

Fig.2 XPS image of Nb2O5-1 （A）， Nb2O5-2 （B） and Nb2O5-3 （C）

图3 Nb2O5-1（A）、Nb2O5-2（B）和Nb2O5-3（C）的SEM图像

Fig.3 SEM image of Nb2O5-1 （A）， Nb2O5-2 （B） and Nb2O5-3 （C）

图4 Nb2O5-1在亚甲基蓝溶液（A）和罗丹明B溶液（B）中的光催化吸收谱图

Fig.4 Photocatalytic absorption spectra of Nb2O5-1 in methylene blue solution （A） and rhodamine B solution （B）

图5 Nb2O5-2在亚甲基蓝溶液（A）和罗丹明B溶液（B）中的光催化吸收谱图

Fig.5 Photocatalytic absorption spectra of Nb2O5-2 in methylene blue solution （A） and rhodamine B solution （B）

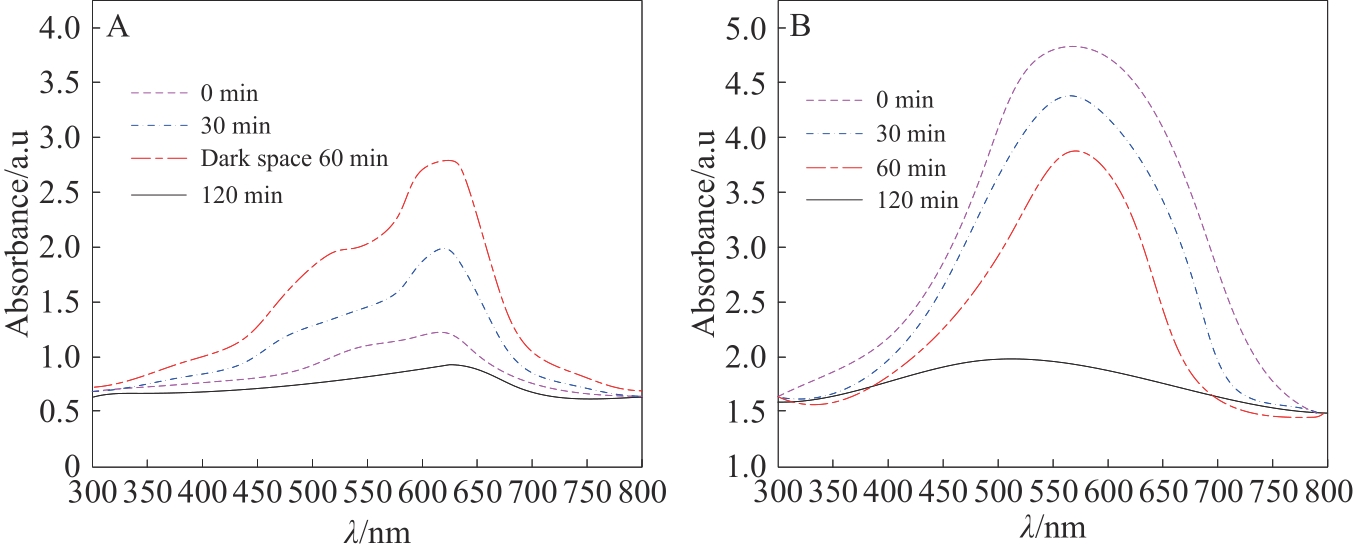

图6 Nb2O5-3在亚甲基蓝溶液（A）和罗丹明B溶液（B）中的光催化吸收谱图

Fig.6 Photocatalytic absorption spectra of Nb2O5-3 in methylene blue solution （A） and rhodamine B solution （B）

表1 不同Nb2O5对不同有机染料溶液的降解率

Table 1 Degradation rate of different organic dye solutions by different Nb2O5

Solution	Catalytic time/min	Degradtion rate/%
Solution	Catalytic time/min	Nb₂O₅?1	Nb₂O₅?2	Nb₂O₅?3
Methylene blue solution	30	8.24	15.9	14.7
	60	10.9	31.7	29.7
	90	13.4	44.5	42.5
	120	15.7	60.7	55.9
	150	16.1	81.4	79.4
	180	17.5	94.2	85.6
Rodamine B solution	30	6.99	13.9	11.5
	60	8.24	28.7	24.7
	90	11.4	42.9	37.6
	120	12.4	59.8	46.5
	150	14.5	75.8	69.7
	180	16.1	83.4	78.6

图7 3种样品对亚甲基蓝溶液（A）和罗丹明B溶液（B）污染物的降解曲线图

Fig.7 Degradation curves of pollutants in methylene blue solution （A） and rhodamine B solution （B） of three samples

参考文献 14

1	许国光，王琪，苏毅，等. 原位透射电镜研究正交相五氧化二铌纳米片的电化学储钠机制［J］. 物理化学学报， 2022， 38（8）： 15-21.
	XU G G， WANG Q， SU Y， et al. Revealing electrochemical sodiation mechanism of orthogonal-Nb₂O₅ nanosheets by in situ transmission electron microscopy［J］. Acta Phys Chim Sin， 2022， 38（8）： 15-21.
2	张英，马晓光，李晓禹，等. 火焰喷淬制备BaO-TiO₂和La₂O₃-Nb₂O₅玻璃微球及性能研究［J］. 稀有金属材料与工程， 2020， 49（2）： 482-486.
	ZHANG Y， MA X G， LI X Y， et al. Synthesis of amorphous BaO-TiO₂ and La₂O₃-Nb₂O₅ glass microspheres using containerless flame-spraying technique and their properties［J］. Rare Metal Mater Eng， 2020， 49（2）： 482-486.
3	SALOMAO S， SAMPAIO D O D C， KUBASKI E T， et al. Modifications of the properties of a porcelain through the addition of niobium pentoxide （Nb₂O₅）［J］. Ceram Int， 2022， 48（7）： 9955-9964.
4	WANG W E， LANG Y， GAO Z Y， et al. Preparation， characterization and photocatalytic properties of rare-earth ibuprofen-phenanthroline complexes［J］. Mod Phys Lett B， 2022， 36（21）： 1-13.
5	靳凤先，马晓佳，孙彦东，等. Nb₂O₅基光催化材料的改性及其在水处理中的应用进展［J］. 稀有金属， 2023， 47（1）： 59-72.
	JIN F X， MA X J， SUN Y D， et al. Modification of Nb₂O₅-based photocatalytic materials and application in water treatment［J］. Chin J Rare Met， 2023， 47（1）： 59-72.
6	马晓清，黄丽娜. 一步原位制备Nb₂O₅/NbC复合材料用于高效光催化氧化［J］. 功能材料， 2021， 52（11）： 11169-11176.
	MA X Q， HUANG L N. A one-step route to the in situ formation of Nb₂O₅/NbC composite as efficient photocatalysts［J］. J Funct Mater， 2021， 52（11）： 11169-11176.
7	张思佳，范宪楷，陈晗，等. 五氧化二铌/碳纳米管水系锌离子混合电容器负极材料的制备及其电化学性能［J］. 化学试剂， 2021， 43（9）： 1180-1187.
	ZHANG S J， FAN X K， CHEN H， et al. Preparation and electrochemical properties of Nb₂O₅@CNTs anode material for aqueous zinc-ion hybrid capacitor［J］. Chem Reag， 2021， 43（9）： 1180-1187.
8	ZHAO X， CHEN T， XUE Y， et al. Reuse of steel slag as a photocatalyst for tetracycline degradation： mechanism of oxygen vacancies［J］. New J Chem， 2023， 47（16）： 7746-7756.
9	PETRISKOVA P， MONFORT O， SATRAPINSKYY L， et al. Preparation and photocatalytic activity of TiO₂ nanotube arrays prepared on transparent spinel substrate［J］. Ceram Int， 2021， 47（9）： 12970-12980.
10	ROSENBERGER J E， XIE Y X， FANG Y， et al. Ligand-directed photocatalysts and far-red light enable catalytic bioorthogonal uncaging inside live cells［J］. J Am Chem Soc， 2023， 145（11）： 6067-6078.
11	李志锋，谭杰，杨晓飞，等. 高暴露（001）面BiOBr/Ti₃C₂复合光催化剂的制备及其可见光催化性能［J］. 无机材料学报， 2020， 35（11）： 1247-1254.
	LI Z F， TAN J， YANG X F， et al. Preparation and visible light photocatalytic performance of BiOBr/Ti₃C₂ composite photocatalyst with highly exposed （001） facets［J］. J Inorg Mater， 2020， 35（11）： 1247-1254.
12	YAO L， CHEN X， YU C， et al. Metal-free photocatalyst of few-layer phosphorene with excellent activity under different light conditions［J］. Mater Lett， 2021， 306（1）： 1-4.
13	孙博，吴限，张金生，等. 微波法制备银镁共掺氧化锌复合光催化剂及其光催化性能研究［J］. 石油炼制与化工， 2020， 51（6）： 47-51.
	SUN B， WU X， ZHANG J S， et al. Microwave-assisted synthesis of silver-magnesium co-doped zinc oxide and its photocatalytic performance［J］. Pet Proc Pet Chem， 2020， 51（6）： 47-51.
14	MUTHUKUMAR P， ALEX V， PANNIPARA M， et al. Fabricating highly efficient Ag₃PO₄-Fe₃O₄-GO ternary nanocomposite photocatalyst： effect of Fe₃O₄-GO preparation methods on photocatalytic activity［J］. Mater Res Bull， 2021， 141（8）： 1-8.

[1]	郑建华, 管振萍, 刘国煜, 曹向禹, 郑顺姬, 关美艳. 过硫酸盐增强花状MnCo₂O₄可见光降解性能[J]. 应用化学, 2023, 40(7): 1034-1043.
[2]	郝晨丽, 丁庆伟, 贾世昌, 毛泱博, 王松柏, 马骏. 硫辛酸修饰钛酸纳米管吸附亚甲基蓝的性能[J]. 应用化学, 2023, 40(5): 749-757.
[3]	周玉凤, 周川巍, 胡桐泽, 段展鹏, 王颢潼, 石淑云. Fe/V-Sb₂O₃复合材料的构筑及光催化降解医药废水[J]. 应用化学, 2022, 39(10): 1572-1578.
[4]	张媛, 徐嘉鑫, 邓洪权, 蒋琪英. Gd³⁺掺杂ZnO的制备及其性能[J]. 应用化学, 2020, 37(3): 340-349.
[5]	李佳祁, 付大友, 袁东, 徐菁. 锌镁铝类水滑石负载碘氧化铋的制备与表征[J]. 应用化学, 2019, 36(1): 83-90.
[6]	笪祖林, 赵勇, 施伟东. Bi₄V₂O₁₁/石墨烯异质结光催化剂的制备及其在降解抗体污染物中应用[J]. 应用化学, 2018, 35(8): 946-955.
[7]	付大卫, 谢汝义, 张琳萍, 徐红, 钟毅, 隋晓锋, 毛志平. 空心球状碘氧化铋的制备及其对染料的吸附降解性能[J]. 应用化学, 2017, 34(5): 590-596.
[8]	龚文朋, 柯晓芬, 李志鹏, 田超强, 杨水金. 磷钼钨杂多酸修饰金属有机骨架MOF-5复合材料吸附亚甲基蓝[J]. 应用化学, 2016, 33(9): 1047-1055.
[9]	李捷, 刘益林, 邓佑林, 王文新, 王硕文, 李增增, 唐石. 可见光诱导烯烃环化合成二氟烷基化异喹啉二酮[J]. 应用化学, 2016, 33(6): 677-684.
[10]	石淑云, 任百祥. 新型杂多酸盐光催化降解亚甲基蓝染料废水[J]. 应用化学, 2016, 33(5): 577-582.
[11]	史建建, 刘小明, 唐星华, 李帅龙. 新型等离子光催化剂纳米金-钛酸锌复合物的制备与光解水制氢性能[J]. 应用化学, 2016, 33(5): 583-590.
[12]	于宗龙, 贾春晓, 路鑫, 韩海港, 辛炳炜. 离子液体@TiO₂纳米复合材料的制备及其光催化性能[J]. 应用化学, 2016, 33(4): 459-465.
[13]	邹晓梅, 陈艳, 朱兴旺, 刘高鹏, 郭心玮, 雷琴, 柯小雪, 李帅星, 华英杰, 王崇太. Keggin型铬取代的磷钨杂多阴离子/二氧化钛纳米膜光催化剂的制备及可见光催化性能[J]. 应用化学, 2016, 33(3): 320-329.
[14]	靳廷甲, 章祥林, 徐建. 铁酸锰/腐植酸复合材料制备及其对亚甲基蓝吸附性能[J]. 应用化学, 2016, 33(3): 336-342.
[15]	陈峰, 郑柳萍, 黄莹莹, 颜桂炀, 王颖. CeO₂/TiO₂光催化剂的制备及其可见光脱氮性能[J]. 应用化学, 2015, 32(7): 801-807.
