Preparation Process and Water-Reducing Performance of Carboxymethyl- β -Cyclodextrin by Mechanically Activated Dry Method

doi:10.19894/j.issn.1000-0518.240305

Chinese Journal of Applied Chemistry ›› 2025, Vol. 42 ›› Issue (4): 499-510.DOI: 10.19894/j.issn.1000-0518.240305

• Full Papers • Previous Articles Next Articles

Preparation Process and Water-Reducing Performance of Carboxymethyl- β -Cyclodextrin by Mechanically Activated Dry Method

Jia-Tian YANG¹, Yu MIAO¹, Meng-Ting WEI¹, Ning WANG¹, Yi-Qi LI¹, Yuan CHEN¹(), Feng QIN², Hua-Yu HU³

^1.Guangxi Key Laboratory of Agricultural Resources Chemistry and Biotechnology，College of Chemistry and Food Science，Yulin Normal University，Yulin 537000，China
^2.Guangxi Vocational and Technical College of Communications，Nanning 530004，China
^3.School of Chemistry and Chemical Engineering，Guangxi University，Nanning 530004，China

Received:2024-09-26 Accepted:2025-03-21 Published:2025-04-01 Online:2025-05-14
Contact: Yuan CHEN
Supported by:
the National Natural Science Foundation of China(22268005);Guangxi Science and Technology Plan Project, China(GuikeAB18050004);the National Undergraduate Training Program for Innovation and Program(202310606025)

Abstract

Abstract:

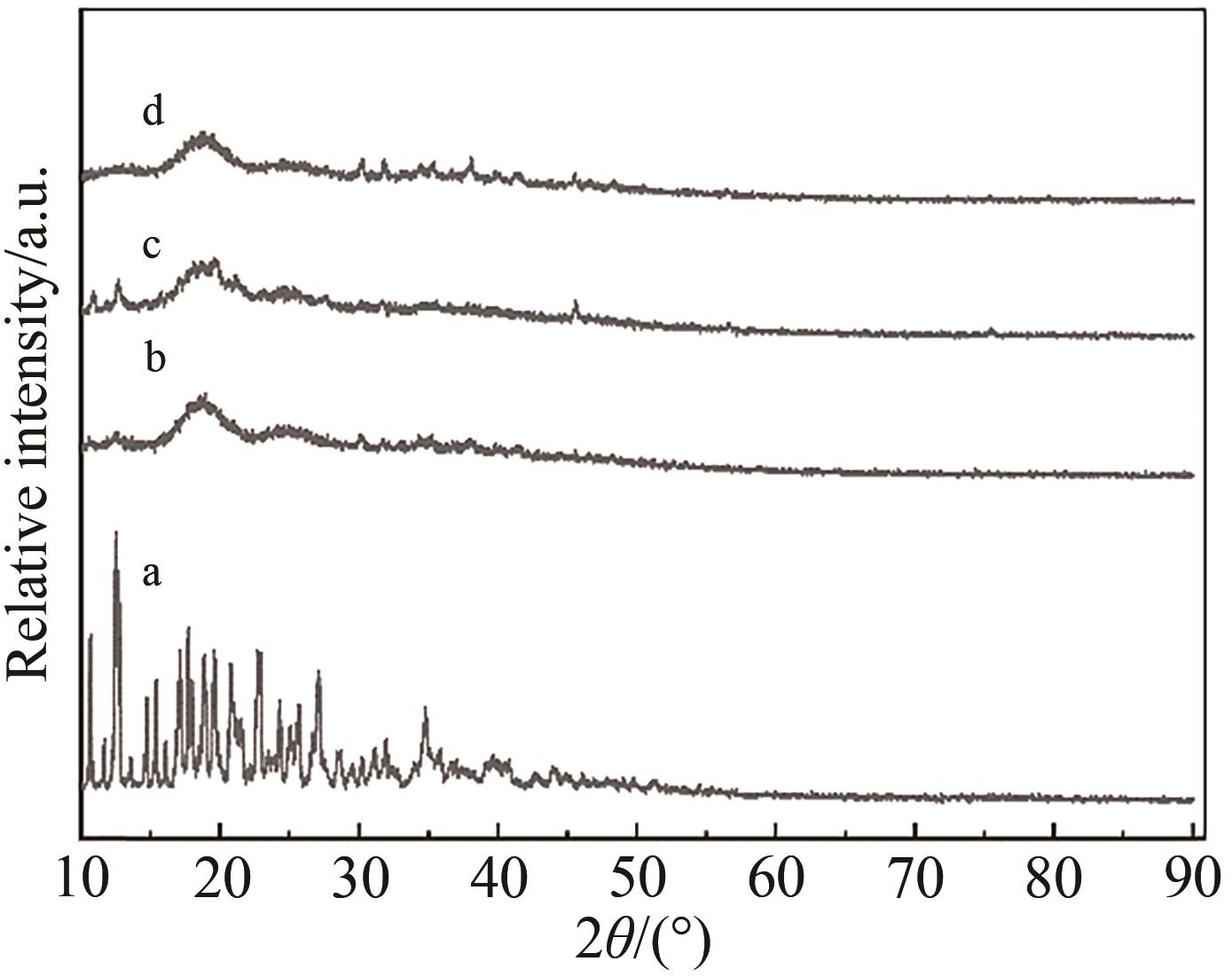

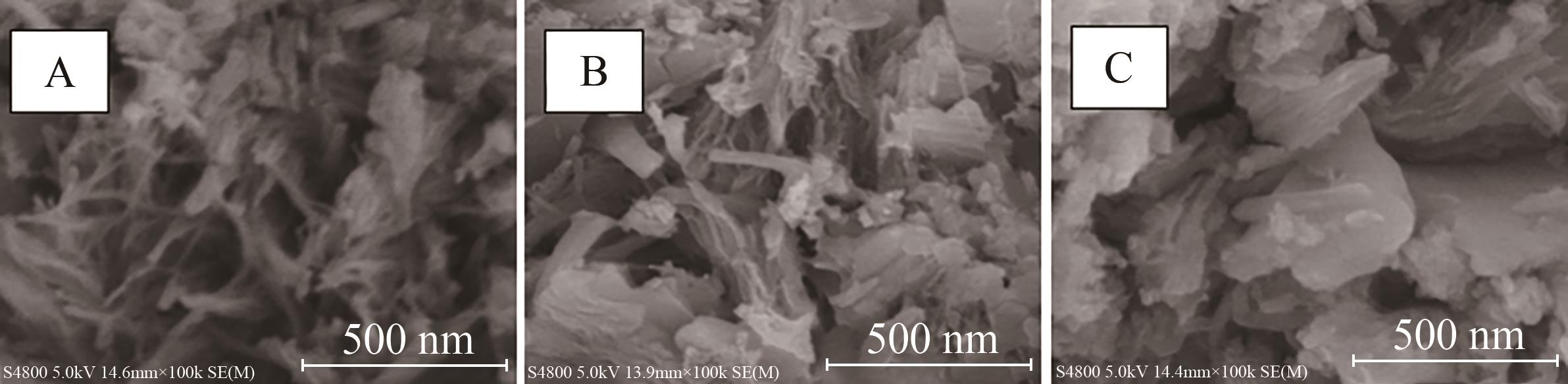

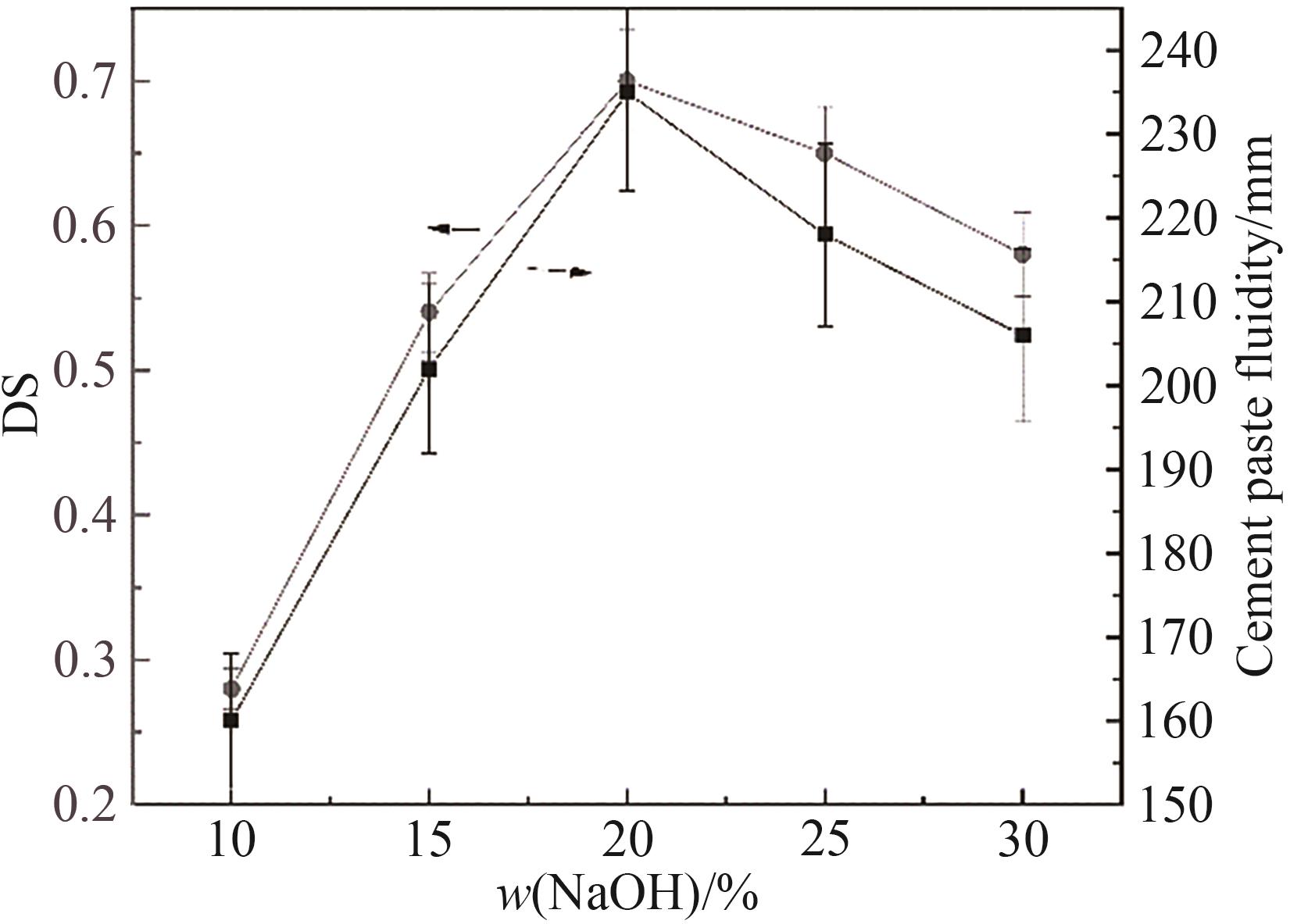

To simplify the preparation process， and facilitate industrial-scale production， carboxymethyl-β-cyclodextrin （CM-β-CD） was prepared via a mechanically activated dry method using β-cyclodextrin （β-CD） and sodium chloroacetate as the raw material. The preparation process was optimized， the structure of CM-β-CD was characterized， and its water-reducing performance was evaluated. The optimal conditions were as follows： the n（C₂H₂ClNaO₂）∶n（β-CD） was 4∶1， the mass fraction of NaOH was 20%， the ball milling temperature was 40 ℃， and the ball milling time was 3 h. Under these conditions， the degree of substitution of CM-β-CD reached 0.72， and the fluidity of the cement paste achieved 237 mm with an addition of the mass fraction of 0.8% CM-β-CD. Compared to CM-β-CD prepared by conventional dry methods， CM-β-CD prepared by the mechanically activated dry method showed superior water-reducing performance. When the mass fraction of CM-β-CD was 0.8%， the water reduction rate in cement mortar was 20.40%， and the compressive and flexural strengths after 28 d of curing were 60.50 and 7.98 MPa， respectively. CM-β-CD is a promising green water-reducing agent for high-performance concrete.

Key words: CM-β-CD, Mechanically activated dry method, Degree of substitution, Fluidity of cement paste, High-performance water-reducing agent

CLC Number:

O636.1

Jia-Tian YANG, Yu MIAO, Meng-Ting WEI, Ning WANG, Yi-Qi LI, Yuan CHEN, Feng QIN, Hua-Yu HU. Preparation Process and Water-Reducing Performance of Carboxymethyl- β -Cyclodextrin by Mechanically Activated Dry Method[J]. Chinese Journal of Applied Chemistry, 2025, 42(4): 499-510.

Figures/Tables 15

References 27

1	熊军红，欧阳东. 黏土矿物对聚羧酸减水剂在净浆、砂浆和混凝土中分散性的影响［J］. 硅酸盐通报， 2023， 42（7）： 2344-2353.
	XIONG J H， OUYANG D. Influences of clay minerals on dispersibility of polycarboxylate superplasticizer in paste， mortar and concrete［J］. Bull Chin Ceram Soc， 2023， 42（7）： 2344-2353.
2	郭鹏飞，余燕华，黄永毅. 淀粉基聚羧酸减水剂的合成及应用性能研究［J］. 新型建筑材料， 2023， 50（10）： 53-56.
	GUO P F， YU Y H， HUANG Y L. Synthesis and application of a kind of starch based polycarboxylate water reducing agent［J］. New Build Mater， 2023， 50（10）： 53-56.
3	刘晓，赖光洪，夏春蕾，等. 混凝土高性能减水剂的绿色与节能制备方法研究进展［J］. 高分子材料科学与工程， 2023， 39（3）： 172-180.
	LIU X， LAI G H， XIA C L， et al. Progress on green and energy- saving preparation methods of concrete high performance water reducer［J］. Polym Mater Sci Eng， 2023， 39（3）： 172-180.
4	范士敏，张磊，刘江，等. 含环氧丙烷结构单元的聚羧酸减水剂的合成及性能［J］. 高分子材料科学与工程， 2021， 37（10）： 38-44.
	FAN S M， ZHANG L， LIU J， et al. Synthesis and performance of polycarboxylate superplasticizers containing propylene oxide［J］. Polym Mater Sci Eng， 2021， 37（10）： 38-44.
5	苗方利，姚治会，张鼎. 淀粉基减水剂对水泥及混凝土性能的影响［J］. 硅酸盐通报， 2021， 40（3）： 758-764.
	MIAO F L， YAO Z H， ZHANG D. Effect of starch-based water reducer on properties of cement and concrete［J］. Bull Chin Ceram Soc， 2021， 40（3）： 758-764.
6	何廷树，杨仁和，徐一伦，等. 掺加改性淀粉制备聚羧酸减水剂及其应用［J］. 材料导报， 2018， 32（4）： 646-649.
	HE T S， YANG R H， XU Y L， et al. Synthesis and application of polycarboxylate superplasticizer with modified starch［J］. Mater Rep， 2018， 32（4）： 646-649.
7	BADRUDDOZA A Z M， HAZEL G S S， HIDAJAT K， et al. Synthesis of carboxymethy-β-cyclodextrin conjugated magneticnano adsorbent for removal of methylene blue［J］. Colloid Surface A， 2010， 367（1/2/3）： 85-95.
8	ZHAO D， ZHAO L， ZHU C S， et al. Synthesis and properties of water insoluble cyclodextrin polymer crosslinked by citric acid with PEG-400 as modifier［J］. Carbohydr Polym， 2009， 78（1）： 125-130.
9	朱军峰，张光华，李楠，等. 羧甲基-β-环糊精的干法制备［J］. 应用化学， 2008， 25（6）： 681-684.
	ZHU J F， ZHANG G H， LI N， et al. Dry preparation process of carboxym ethylp-cyclodextrin［J］. Chin J Appl Chem， 2008， 25（6）： 681-684.
10	LI Y W， GUO H L， ZHANG Y F， et al. Synthesis of copolymers with cyclodextrin as pendants and its end group effects as superplastcizer［J］. Carbohydr Polym， 2014， 102： 278-287.
11	李霞，谢龙，李巧玲. 基于羧甲基-β-环糊精功能材料的研究进展［J］. 高分子通报， 2015（7）： 78-85.
	LI X， XIE L， LI Q L. Progress in carboxymethy-β-cyclodextrin functional materials［J］. Polym Bull， 2015（7）： 78-85.
12	EVA P， MARTIN G， GRACA S， et al. Cyclodextrins as encapsulation agents for plant bioactive compounds［J］. Carbohydr Polym， 2014， 101： 121-135.
13	ASTERIA L A， EDUARDO S S， JOSE B M， et al. Cyclodextrin-based polysaccharidic polymers： an approach for the drug delivery［J］. Curr Top Med Chem， 2014， 14（4）： 542-551.
14	吕生华，高瑞军，段建平. 羧甲基-β-环糊精减水剂的制备与性能［J］. 材料导报， 2012， 26（2）： 132-135.
	LU S H， GAO R J， DUAN J P. Preparation and properties of carboxymethy-β-cyclodextrin as a water-reducer［J］. Mater Rep， 2012， 26（2）： 132-135.
15	王瑾，陈均志. 羧甲基-β-环糊精的制备工艺研究［J］. 食品科学， 2009， 30（12）： 98-100.
	WANG J， CHEN J Z. Preparation of carboxymethyl-β-cyclodextrin［J］. Food Sci， 2009， 30（12）： 98-100.
16	张艳伟，蒋登高. 羧甲基-β-环糊精制备工艺改进［J］. 精细石油化工， 2013， 30（6）： 55-58.
	ZHANG Y W， JIANG D G. Improved preparation of carboxymethyl-β-cyclodextrin［J］. Spec Petrochem， 2013， 30（6）： 55-58.
17	朱军峰，张光华，周晓英，等. 羧甲基-β-环糊精的制备及其对油酸的包合［J］. 粮油加工， 2008（12）： 97-100.
	ZHU J F， ZHANG G H， ZHOU X Y， et al. Preparation of carboxymethyl-β-cyclodextrin and its inclusion complexation with oleic acid［J］. Cereals Oils Process， 2008（12）： 97-100.
18	陈振华，陈鼎. 机械合金化与固液反应球磨［M］. 北京：化学工业出版社， 2005.
	CHEN Z H， CHEN D. Mechanical alloying and solid-liquid reaction ball milling［M］. Beijing： Chemistry Industry Press， 2005.
19	陈渊，何正绩，杨家添，等. 新型丙烯酸接枝淀粉减水剂的制备及性能研究［J］. 材料导报， 2022， 36（8）： 92-98.
	CHEN Y， HE Z J， YANG J T， et al. Preparation and performance research of a novel acrylic acid grafted starch water reducing agent［J］. Mater Rep， 2022， 36（8）： 92-98.
20	陈渊，黎胤宏，覃峰，等. 机械活化干法制备新型淀粉基水泥砂浆保水增稠剂［J］. 硅酸盐通报， 2019， 38（4）： 1237-1244.
	CHEN Y， LI Y H， QIN F， et al. Preparation for novel starch-based water-retention and thickening admixture of cement mortar by mechanical activation-strengthened dry method［J］. Bull Chin Ceram Soc， 2019， 38（4）： 1237-1244.
21	黄祖强，胡华宇，童张法，等. 玉米淀粉的机械活化效果分析［J］. 化学工程， 2006（10）： 51-54.
	HUANG Z Q， HU H Y， TONG Z F， et al. Analysis of mechanical activation effect of maize starch［J］. Chem Eng， 2006（10）： 51-54.
22	杨家添，唐金铭，梁恣荣，等. 新型淀粉基高吸水树脂抑尘剂的制备及其应用［J］. 化工进展， 2023， 42（6）： 3187-3196.
	YANG J T， TANG J M， LIANG Z R， et al. Preparation and application of novel starch-based super absorbent polymer dust suppressant［J］. Chem Ind Eng Prog， 2023， 42（6）： 3187-3196.
23	GAN T， ZHANG Y J， YANG M N， et al. Synthesis， characterization， and application of a multifunctional cellulose derivative as an environmentally friendly corrosion and scale inhibitor in simulated cooling water systems［J］. I&EC Res， 2018， 57（32）： 10786-10797.
24	陈晓威，王坤余. 羧甲基-黄糊精的制备及其在铬复鞣中的应用［J］. 中国皮革， 2010， 39（23）： 1-5.
	CHEN X W， WANG K Y. Preparation of carboxymethyl yellow dextrin and its application in retanning［J］. Chin Leather， 2010， 39（23）： 1-5.
25	周叶红，安文汀，张国梅，等. 羧甲基-β-环糊精的制备及分析表征［J］. 山西大学学报（自然科学版）， 2005（3）： 276-279.
	ZHOU Y H， AN W D， ZHANG G M， et al. Preparation and characterization of carboxymethyl-β-cyclodextrin［J］. J Shanxi Univ （Nat Sci Ed）， 2005（3）： 276-279.
26	翟明翚，刘发强，苏立强. 羧甲基-β-环糊精的制备及表征［J］. 化工时刊， 2012， 26（2）： 18-20， 34.
	ZHAI M H， LIU F Q， SU L Q. Preparation and characterization of carboxymethyl-β-cyclodextrin［J］. Chem Ind Times， 2012， 26（2）： 18-20， 34.
27	黄祖强，陈渊，钱维金，等. 机械活化对玉米淀粉结晶结构与化学反应活性的影响［J］. 化工学报， 2007（5）： 1307-1313.
	HUANG Z Q， CHEN Y， QIAN W J， et al. Mechanical activati on effects on crystal structure and chemical reaction activity of maize starch［J］. CIESC J， 2007（5）： 1307-1313.

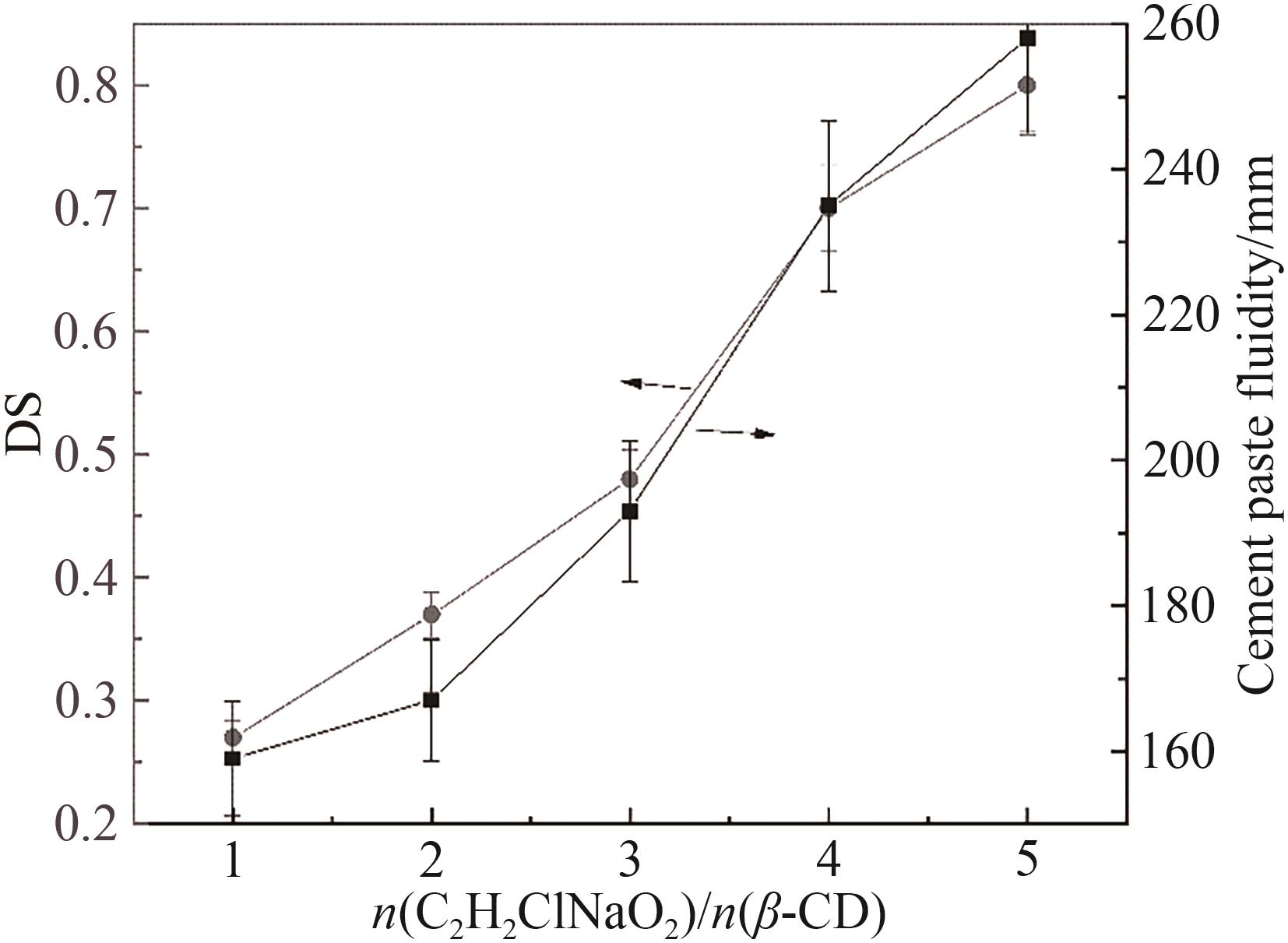

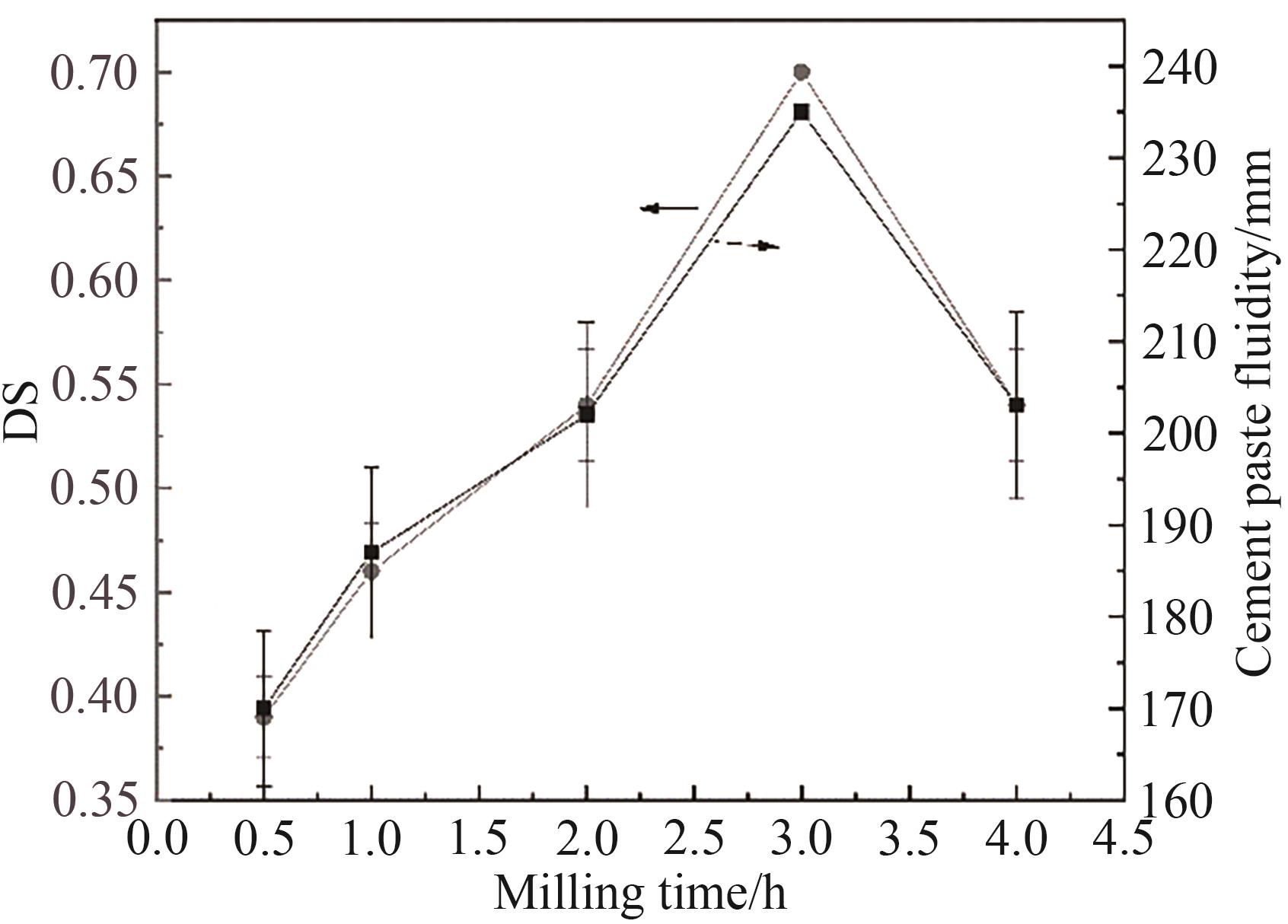

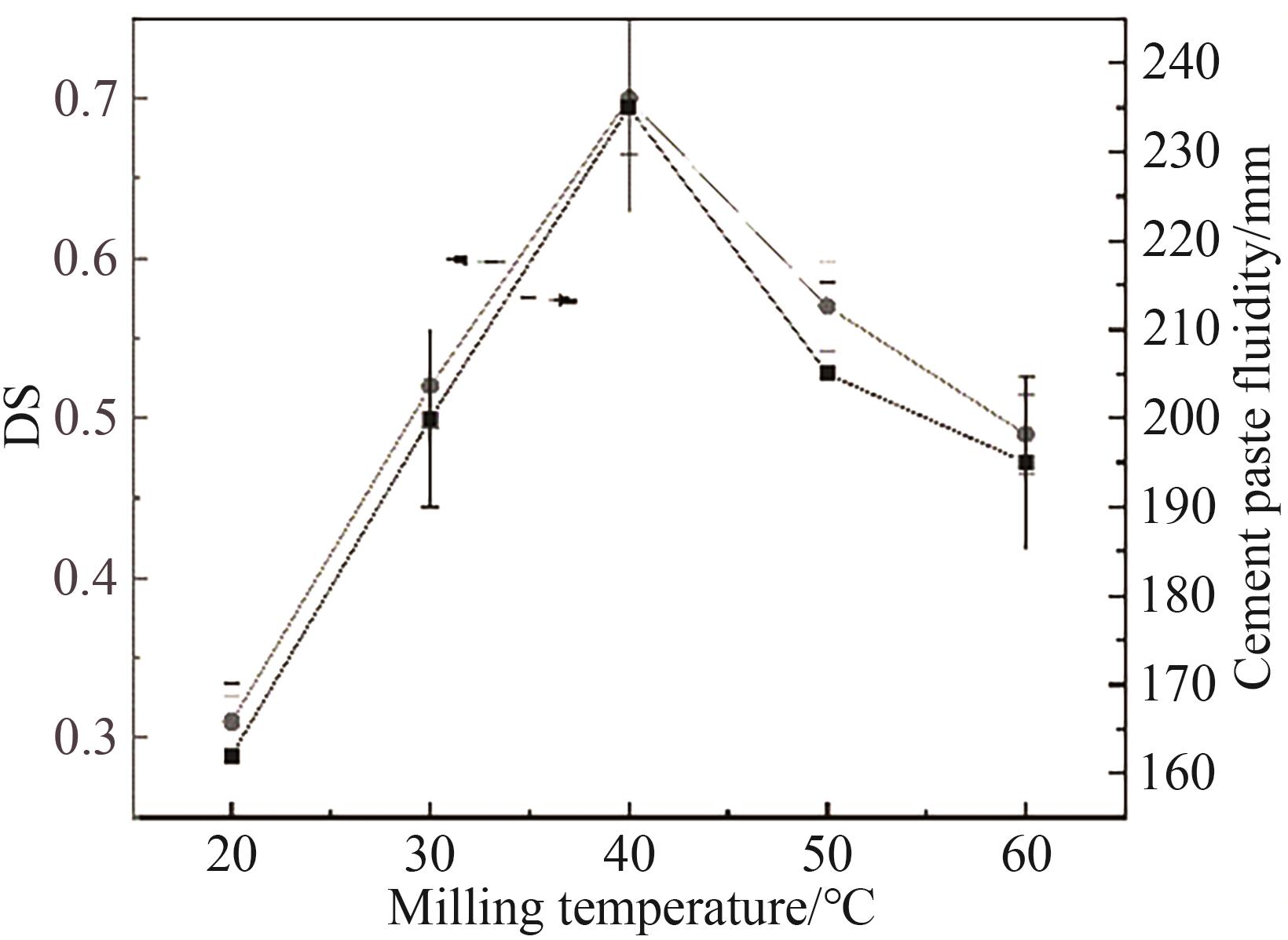

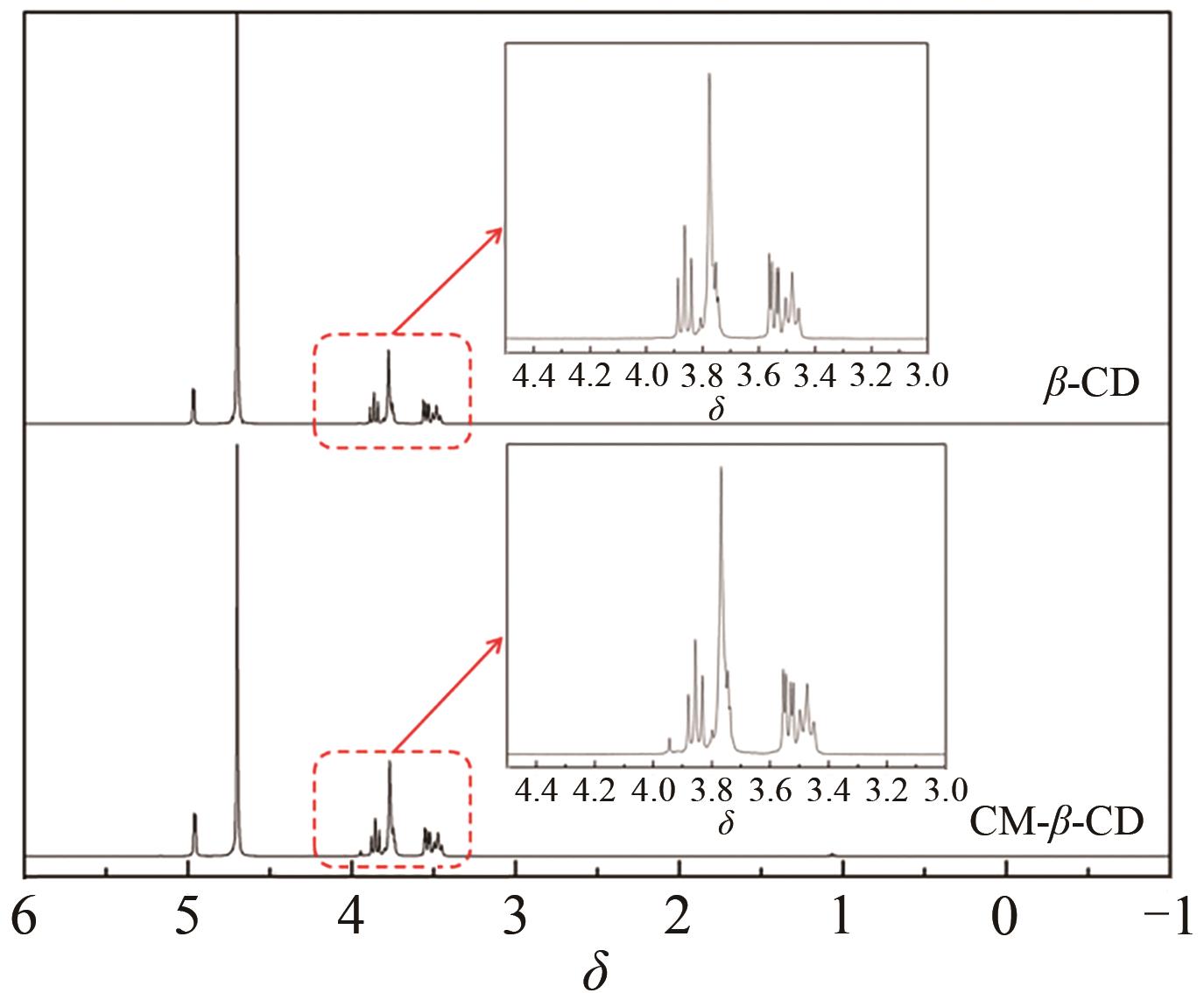

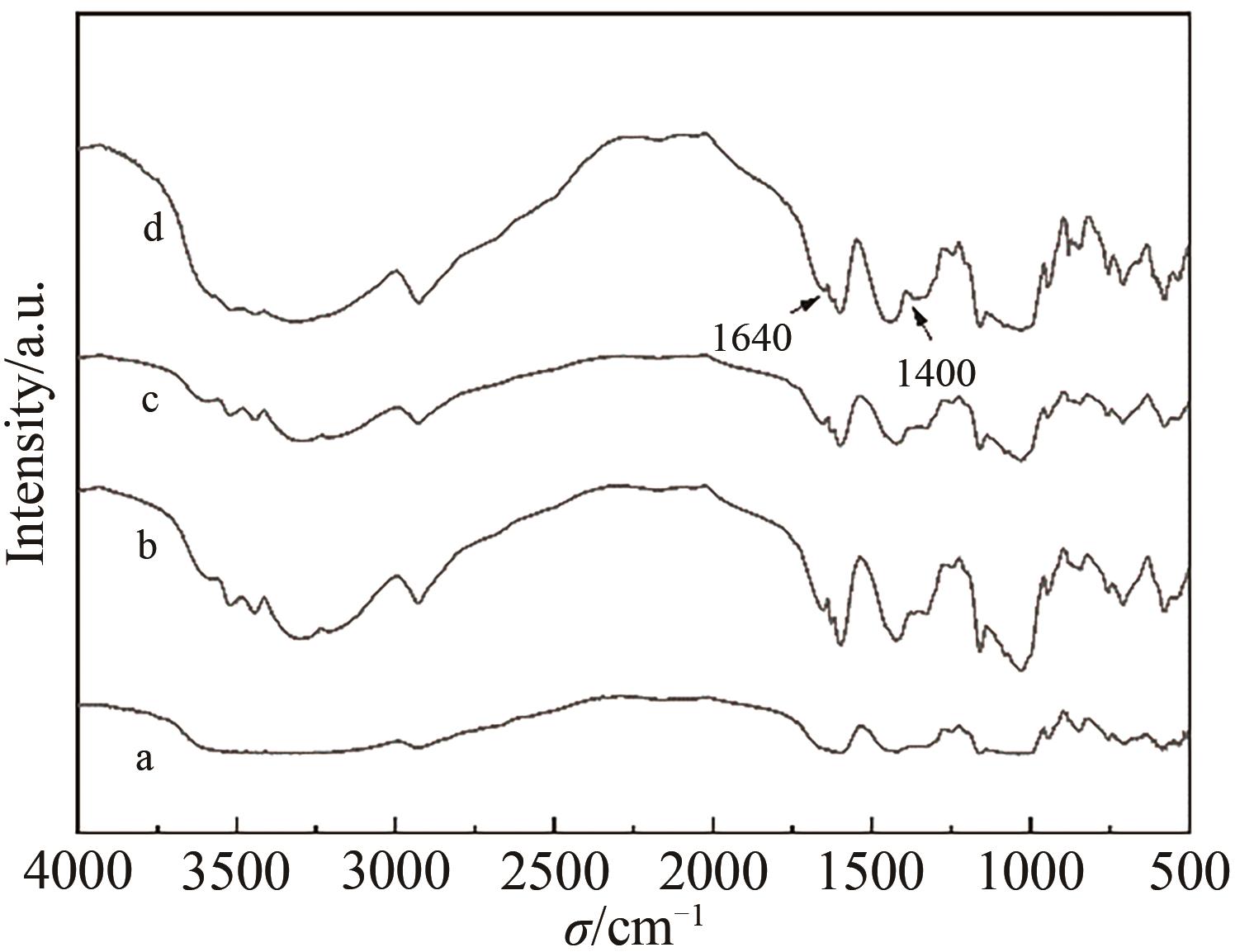

Test number	Factor				DS	Fluidity/mm
Test number	A	B	C	D	DS	Fluidity/mm
1	1	1	1	1	0.40	172
2	1	2	3	2	0.61	217
3	1	3	2	3	0.59	208
4	2	1	3	3	0.56	211
5	2	2	2	1	0.78	238
6	2	3	1	2	0.64	222
7	3	1	2	2	0.82	243
8	3	2	1	1	0.65	224
9	3	3	3	3	0.68	221
K1（DS）	0.53	0.59	0.56	0.61
K2（DS）	0.66	0.68	0.73	0.69
K3（DS）	0.72	0.64	0.62	0.61
K₁（Fluidity）	199	209	206	211
K2（Fluidity）	224	226	230	227
K3（Fluidity）	229	217	216	213
R（DS）	0.19	0.09	0.17	0.08	A3＞C2＞B2＞D2
R（Fluidity）	30	17	24	16	A3＞C2＞B2＞D2

Test number	Factor				DS	Fluidity/mm
Test number	A	B	C	D	DS	Fluidity/mm
1	1	1	1	1	0.40	172
2	1	2	3	2	0.61	217
3	1	3	2	3	0.59	208
4	2	1	3	3	0.56	211
5	2	2	2	1	0.78	238
6	2	3	1	2	0.64	222
7	3	1	2	2	0.82	243
8	3	2	1	1	0.65	224
9	3	3	3	3	0.68	221
K1（DS）	0.53	0.59	0.56	0.61
K2（DS）	0.66	0.68	0.73	0.69
K3（DS）	0.72	0.64	0.62	0.61
K₁（Fluidity）	199	209	206	211
K2（Fluidity）	224	226	230	227
K3（Fluidity）	229	217	216	213
R（DS）	0.19	0.09	0.17	0.08	A3＞C2＞B2＞D2
R（Fluidity）	30	17	24	16	A3＞C2＞B2＞D2

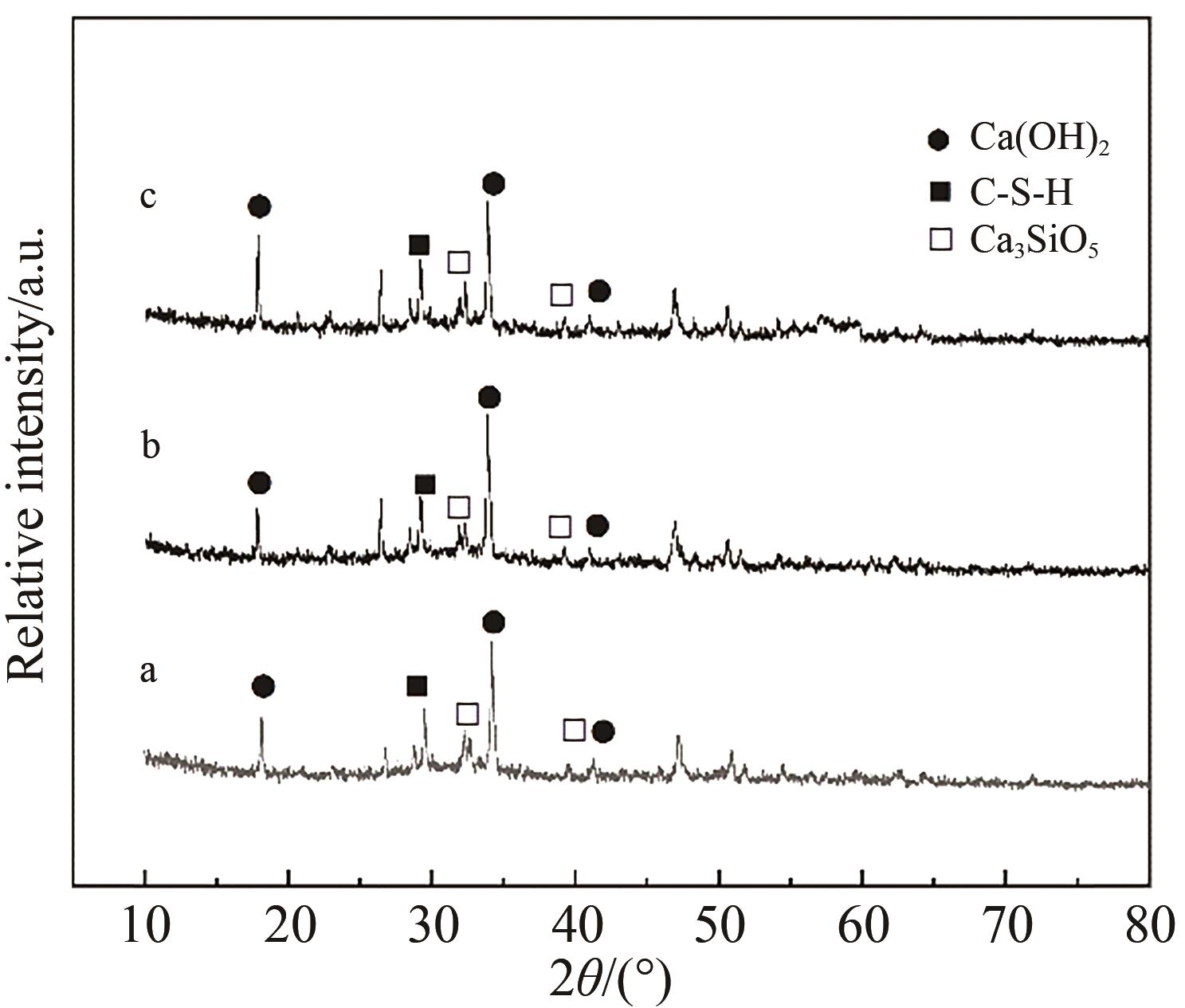

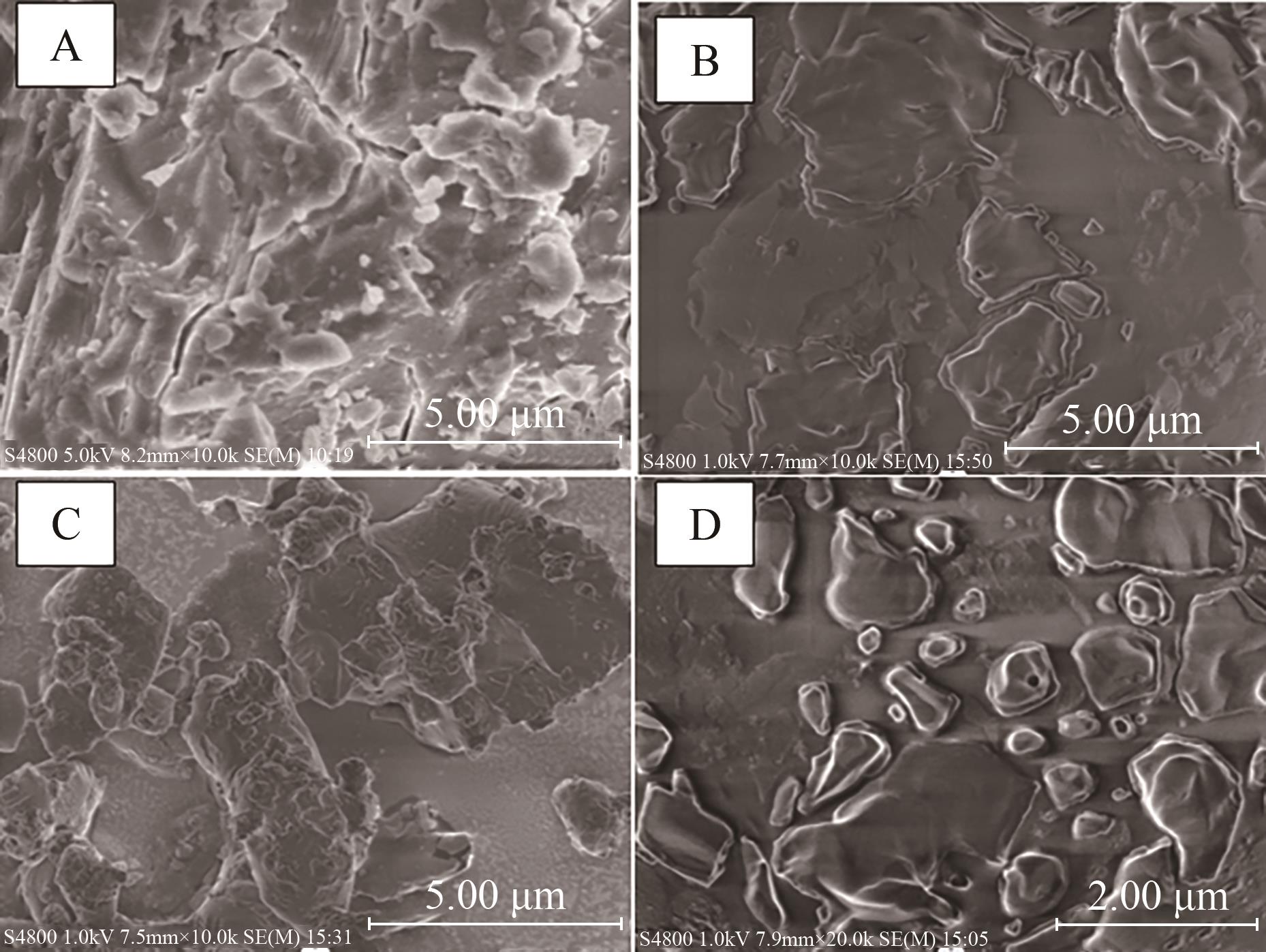

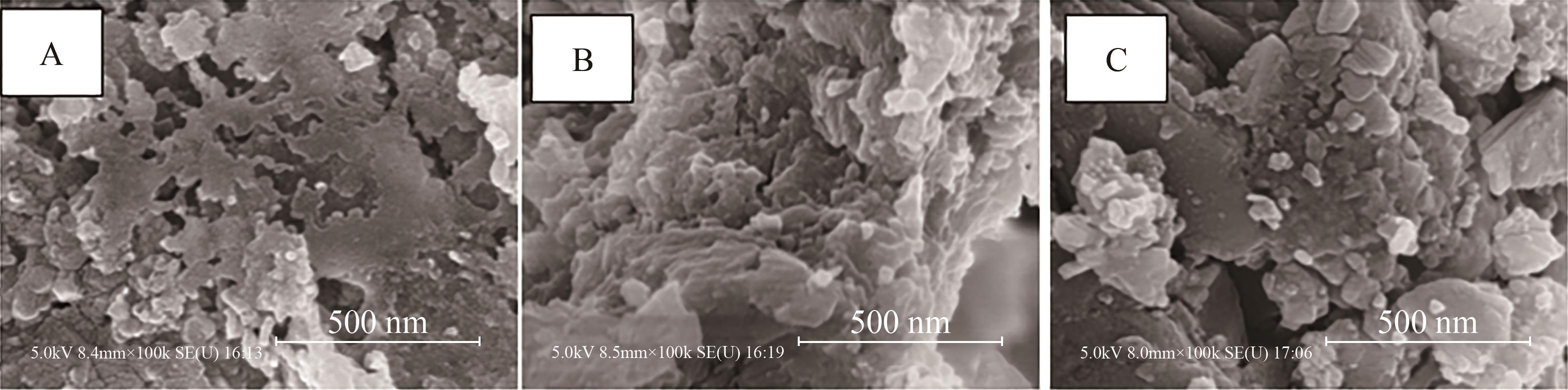

w（CM-β-CD）/%	Cement paste fluidity/mm	Water reduction rate/%	Flexural strength/MPa		Compressive strength/MPa
w（CM-β-CD）/%	Cement paste fluidity/mm	Water reduction rate/%	7 d	28 d	7 d	28 d
0	0	0	36.20	48.50	6.05	7.00
0.2	167	10.10	36.40	53.40	6.15	7.30
0.4	193	14.25	36.00	54.30	6.35	7.25
0.6	216	16.40	36.80	55.60	6.25	7.55
0.8	235	20.40	37.50	60.50	6.80	7.98
0.8（ordinary dry preparation， CM-β-CD， DS=0.51）	202	14.20	35.80	52.50	6.06	7.05

w（CM-β-CD）/%	Cement paste fluidity/mm	Water reduction rate/%	Flexural strength/MPa		Compressive strength/MPa
w（CM-β-CD）/%	Cement paste fluidity/mm	Water reduction rate/%	7 d	28 d	7 d	28 d
0	0	0	36.20	48.50	6.05	7.00
0.2	167	10.10	36.40	53.40	6.15	7.30
0.4	193	14.25	36.00	54.30	6.35	7.25
0.6	216	16.40	36.80	55.60	6.25	7.55
0.8	235	20.40	37.50	60.50	6.80	7.98
0.8（ordinary dry preparation， CM-β-CD， DS=0.51）	202	14.20	35.80	52.50	6.06	7.05

Preparation Process and Water-Reducing Performance of Carboxymethyl- β -Cyclodextrin by Mechanically Activated Dry Method

RichHTML

PDF

Knowledge

Abstract

Cite this article

share this article

Figures/Tables 15

References 27

Related Articles 1

Recommended Articles 0

Metrics

Comments

Level	Factor
	A	B	C	D
	n（C₂H₂ClNaO₂）∶n（β-CD）	w（NaOH）/%	Milling temperature/℃	Milling time/h
1	2∶1	15	30	2
2	3∶1	20	40	3
3	4∶1	25	50	4
