Loading [MathJax]/jax/output/HTML-CSS/jax.js
引用本文
王星月, 张世越, 曲卫东, 贡卫涛, 宁桂玲. 柱芳烃基多孔聚合物的制备及其吸附性能[J]. 应用化学, 36(10): 1147-1154
WANG Xingyue, ZHANG Shiyue, QU Weidong, et al. Synthesis of Pillar[5]arene-Based Porous Organic Polymers and Their Adsorption Properties[J]. Chinese Journal of Applied Chemistry, 36(10): 1147-1154
Permissions
Copyright©2019, 应用化学编辑部
本文属于开放获取期刊，遵循CCAL协议，使用请注明出处。
柱芳烃基多孔聚合物的制备及其吸附性能
王星月a, 张世越a,b, 曲卫东a,b, 贡卫涛a,*, 宁桂玲b
a大连理工大学 化工学院 辽宁 大连 116024
b辽宁省硼镁特种功能材料制备与应用技术工程实验室 辽宁 大连 116024
通讯联系人:贡卫涛,副教授; Tel/Fax:0411-84986067; E-mail:wtgong@dlut.edu.cn; 研究方向:有机多孔材料的设计合成
收稿日期:2019-03-18 修回日期:2019-04-19 接受日期:2019-05-23
基金:国家自然科学基金(21206016)和中央高校基础研究基金(DUT17LK07)项目资助;
摘要

将柱[5]芳烃与1,3,5-三乙炔苯(TEB)通过Sonogashira偶联反应制备了一类新型多孔有机聚合物P[5]-TEB,进而通过脱甲基反应对其进行改性得到多羟基的多孔聚合物P[5]OH-TEB,对二者的物理化学性质和吸附性能进行研究。 氮吸附测试表明,羟基的引入使P[5]OH-TEB的比表面积变大,同时引入微孔结构。 染料吸附实验表明,两聚合物对亚甲基蓝吸附过程符合Langmuir模型,P[5]OH-TEB对亚甲基蓝有更大的吸附量;吸附动力学试验表明,吸附过程更符合拟二级动力学模型,属于化学吸附过程,改性之后P[5]OH-TEB有更快的吸附速率;选择性吸附实验表明,羟基引入聚合物后聚合物对阳离子染料的吸附性能提升,对阴离子染料的吸附效果变差。

关键词: 多孔有机聚合物; 柱芳烃; 染料吸附
中图分类号:O621.3;O631.5;O647.3 文献标志码:A 文章编号:1000-0518(2019)10-1147-08
Synthesis of Pillar[5]arene-Based Porous Organic Polymers and Their Adsorption Properties
WANG Xingyuea, ZHANG Shiyuea,b, QU Weidonga,b, GONG Weitaoa,*, NING Guilingb
aSchool of Chemical Engineering,Dalian,Liaoning 116024,China
bEngineering Laboratory of Boric and Magnesic Functional Material Preparative and Applied Technology,Dalian,Liaoning 116024,China
Corresponding author:GONG Weitao, associate professor; Tel/Fax:0411-84986067; E-mail:wtgong@dlut.edu.cn; Research interests:design and synthesis of organic porous materials
Received:2019-03-18 Revised:2019-04-19 Accepted:2019-05-23
Fund:Supported by the National Natural Science Foundation of China(No.21206016), the Fundamental Research Funds for the Central Universities(No.DUT17LK07);
Abstract

A porous organic polymer containing pillar[5]arene and 1,3,5-trirthynylbenze(TEB), namely, P[5]-TEB, was synthesized by Sonogashira cross-coupling reaction, then a novel polyhydroxyl polymer P[5]OH-TEB was obtained by demethylation reaction from the former polymer. The physical and chemical properties as well as adsorption properties of the two porous organic polymers were studied. Nitrogen adsorption test showed that the specific surface area of P[5]OH-TEB increased with the introduction of hydroxyl group, and the microporous structure was also introduced. It was indicated by dye adsorption that the adsorption process of the two polymers for methylene blue was consistent with the Langmuir adsorption equation, from which P[5]OH-TEB had a greater adsorption capacity for methylene blue. The adsorption kinetics test indicated that the adsorption process was more suitable for the pseudo-secondary kinetics model and belonged to the chemical adsorption process and P[5]OH-TEB got a faster adsorption rate after modification. It was showed by selectivity adsorption that the polymer can absorb more cationic dyes and the adsorption was decreased to anionic dye after the introduction of hydroxyl group into the polymer.

Keyword: porous organic polymers; pillararene; dye absorption

随着工业和经济的快速发展,越来越多的染料废水被排放到环境中,不仅造成环境急速恶化,而且严重危害人类健康,从水中除去染料对水生态系统安全和保障人体健康有重要意义[1,2,3]。 常见的处理染料废水方法有物理法(膜分离[4],吸附[5,6])、化学氧化法[7]和生物法[8],其中吸附法表现出操作简单、处理效果好等优点,被广泛用于水处理行业[9]。

多孔有机聚合物(POPs)作为一类新型的吸附材料,具有化学稳定性高、骨架密度低和分子设计灵活等特点而引起广泛关注[10,11]。 POPs的有机骨架对水体系中的有机污染物有天然亲和性,通过对POPs结构性能定向设计能使其对污染物表现出良好的吸附分离效果。 目前的研究主要集中在开发新的POPs和探索通过结构改性提升POPs的吸附能力[12,13,14,15]。 柱芳烃作为第5代大环化合物主体,不仅合成简单、易于官能化、具有富电的空腔,利于和阳离子染料相互作用[16],而且将柱芳烃作为关键构筑单元引入多孔聚合物中有助于形成含固有孔和交联孔的多级孔道结构,达到不同的吸附效果。 因此,构筑含柱芳烃基元的POPs已成为当前的热点研究领域[17,18,19,20,21,22,23,24]。 例如,黄飞鹤课题组[24]将羧基功能化的柱[5]芳烃和苯二胺(PPD)交联得到三维网状聚合物P5-P,并将其用于去除水中微量有机污染物荧光素钠和甲基橙,吸附速率和吸附量远大于常规活性炭。 马达课题组[25]以柱[n]芳烃交联成功制备出基于柱[n]芳烃的多孔聚合物(P-PAPs),并将其作为吸附剂,利用主客体相互作用高效快速地吸附多种污染物,尤其对百草枯的吸附速率高于现有吸附速率的5倍。

目前报道的含柱芳烃的POPs中,大部分是保留柱芳烃的甲氧基或者是利用脱甲基形成羟基的成醚反应聚合得到多孔聚合物,因此羟基并未真正地引入到最终的多孔聚合物中。 柱芳烃分子中通常含有多个甲氧基,而甲氧基为憎水基团,不利于含柱芳烃的多孔聚合物对水溶液中染料的吸附。 对柱芳烃进行脱甲基处理后,引入亲水性的酚羟基有助于提升多孔聚合物在水溶液中的吸附性能。 同时,将羟基引入到柱芳烃聚合物中,不仅可以提供氢键作用和柱芳烃的富电空腔形成协同,而且有助于聚合物在水溶液中的分散,最终增强的吸附效果。 基于上述设计理念,本文首先以柱芳烃作为构筑单元,通过Sonogashira偶联反应制备了一类新型的POPs,P[5]-TEB(1,3,5-三乙炔苯),进而通过后修饰脱甲基的策略,得到含多羟基的柱芳烃多孔聚合物P[5]OH-TEB。 在此基础上对二者的结构、物理化学性质以及吸附性能进行了系统研究。

1 实验部分
1.1 试剂和仪器

Bruker Avance Ⅱ400型核磁共振波谱仪(NMR,瑞士布鲁克公司);IR-4100型傅里叶变换红外光谱仪(FTIR,日本JASCO公司);U-4100型紫外可见分光光度计(UV-Vis,日本日立公司);TGA/DSC3+热重分析仪(TGA,瑞士梅特勒-托利多公司);VEGA3 LMH型扫描电子显微镜(SEM,捷克泰思肯公司);Autosorb-iQ气体吸附分析仪(美国康塔仪器公司)。

对苯二甲醚、多聚甲醛、三氟化硼乙醚、硝酸铈铵、连二亚硫酸钠、吡啶、三氟甲烷磺酸酐、四(三苯基膦)钯、三乙胺、三溴化硼购自上海阿拉丁生化科技股份有限公司;氢氧化钠、氯化钠、无水硫酸镁、碳酸钠、1,2-二氯乙烷、二氯甲烷、无水乙醇、乙酸乙酯、石油醚、四氢呋喃(THF)和 N, N-二甲基甲酰(DMF)胺购自天津市富宇精细化工有限公司。 以上试剂纯度均为分析纯。

1.2 实验方法

1.2.1 聚合物的合成

三氟甲烷磺酸酯基双取代柱[5]芳烃(P[5](OTf)2)依文献[26,27]方法合成(详见辅助材料Scheme S1)。 聚合物P[5]-TEB[21]和P[5]OH-TEB[28]按照Scheme 1所示路线合成,具体步骤如下:

scheme 1 The synthetic route of P[5]-TEB and P[5]OH-TEB

P[5]-TEB合成 将P[5](OTf)2(987 mg,1 mmol)、TEB(100 mg,0.67 mmol)、Pd(PPh3)4(70 mg)和CuI(30 mg)在Ar气保护氛围下加入100 mLschlenk管中,加入 V(DMF)： V(Et3N)=3：1的混合溶液40 mL,90 ℃下,搅拌,反应72 h,冷却至室温后,过滤,所得固体依次用甲苯、DMF、THF、甲醇和丙酮洗,最后用氯仿索氏提取24 h,所得产物150 ℃真空干燥12 h,得到棕色粉末(650 mg,60%)。

P[5]OH-TEB合成 向100 mL schlenk管中加入聚合物P[5]-TEB(200 mg),在Ar气保护下,加入二氯甲烷(20 mL),BBr3(2 mL,21 mmol),室温下搅拌120 h。 反应结束后,在0 ℃下加入蒸馏水60 mL,析出沉淀。 加水之前,反应体系在均相溶液下进行,因为BBr3与聚合物中的羟基形成配合物,加入水之后配合物解离,形成沉淀,过滤,所得固体用水洗涤,干燥,得到黑色固体(140 mg,70%)。

1.2.2 吸附实验

污染物标准曲线的测定 分别配制浓度为0.002、0.005、0.01、0.02、0.05、0.1和0.15 mmol/L的亚甲基蓝(MB),中性红(NR)和甲基橙(MO)水溶液,并测定其相应的紫外最大吸收波长峰值( λMB=664 nm, λNR=532 nm, λMO=462 nm),依据朗伯-比尔定律拟合出各溶液的标准曲线(见辅助材料S1-S3)。

吸附等温线 分别取10 mL浓度为0.01、0.02、0.05、0.10和0.15 mmol/L的亚甲基蓝溶液,加入2 mg吸附剂,搅拌吸附36 h确保达到吸附平衡,离心后取上清液测定其紫外吸收峰值,计算平衡吸附量,模拟其吸附等温线。

吸附动力学 取0.05 mmol/L亚甲基蓝溶液10 mL置于玻璃瓶中,加入2 mg吸附剂,在室温下搅拌(700 r/min)吸附一定时间,离心分离,取上清液测量其在紫外最大吸收波长下的吸收峰值,计算相应时间下的吸附量,进行吸附动力学模拟。

选择性 分别将2 mg吸附剂加入到10 mL的0.1 mmol/L的亚甲基蓝,中性红和甲基橙溶液中,室温下搅拌吸收2 h,离心取上清液测定其紫外吸收峰值,计算其吸附效率。

2 结果与讨论
2.1 聚合物的结构表征

2.1.1 FTIR分析

为证明反应物P[5](OTf)2和TEB成功合成目标聚合物P[5]-TEB,且成功地将羟基结构引入P[5]OH-TEB中,用溴化钾压片法分别测定两反应物和两聚合物的FTIR光谱,结果如图1所示。

图1 化合物P[5](OTf)2、TEB、P[5]-TEB和P[5]OH-TEB的FTIR谱图Fig.1 FTIR spectra of compounds P[5](OTf)2, TEB, P[5]-TEB and P[5]OH-TEB

TEB中≡C—H伸缩振动对应的是3280 cm-1处的特征吸收峰,在2950 cm-1处的特征吸收对应柱芳烃P[5](OTf)2苯环上甲氧基的C—H伸缩振动,在P[5]-TEB谱图中≡C—H特征吸收峰消失,C—H特征吸收峰出现,表明P[5](OTf)2和TEB成功形成聚合物,在P[5]OH-TEB谱图中,3340 cm-1处的特征吸收对应O—H伸缩振动的特征吸收峰,且未发现C—H的特征吸收峰,表明已成功将羟基引入聚合物。

2.1.2 SEM分析

为研究羟基的引入对聚合物微观形貌的影响,通过SEM对两聚合物的表面形貌进行表征,如图2所示。 两种聚合物的表观形貌都由不规则形状的颗粒堆积而成,P[5]-TEB表面由棒状和球状颗粒堆积而成,而P[5]OH-TEB表面出现更多的球状颗粒,且孔道明显增多,聚合物苯环上甲氧基替换为羟基之后,表面形态发生明显变化,我们推测这与甲氧基和羟基的空间位阻差别较大有关,且羟基引入苯环侧链会产生氢键作用,影响聚合物的交联情况,从而影响聚合物的微观形貌。

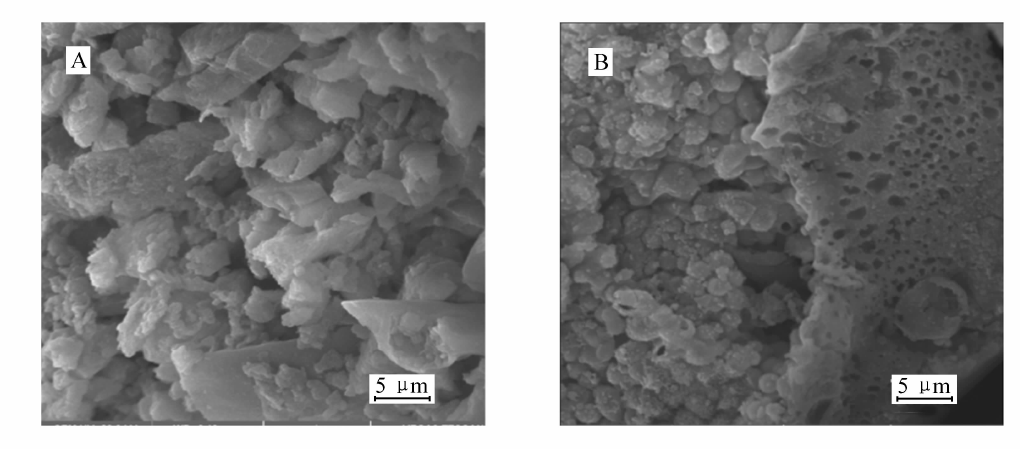

图2 P[5]-TEB(A)和P[5]OH-TEB(B)聚合物的SEM照片Fig.2 SEM images of P[5]-TEB(A) and P[5]OH-TEB(B)

2.1.3 孔结构表征

为了解两种聚合物的孔结构特征,对二者分别进行氮吸附测试。两种聚合物的N2吸附-脱附曲线和孔径分布图如图3所示,聚合物P[5]-TEB和P[5]OH-TEB的比表面积( SBET)分别为43.63和52.38 m2/g,和已报道的柱芳烃衍生的共轭多孔聚合数据相当[22,24]。 采用DFT模型模拟计算两种聚合物的孔径分布,P[5]-TEB大多数孔径分布在3.53和4.88 nm左右,而P[5]OH-TEB孔径多分布在1.43和3.77 nm左右,从而证明对聚合物进行脱甲基处理后,孔道由介孔结构变为微孔-介孔结构,比表面积增大,猜测这是由于甲氧基的空间位阻比羟基大,羟基引入聚合物后可释放部分被占用的孔道结构,P[5]OH-TEB比表面积增大。 羟基替代甲氧基后聚合物P[5]OH-TEB中存在氢键作用,对聚合物单体之间的相互作用产生影响,改变其内部的拓扑结构。 聚合物比表面积增大,可增强其作为吸附剂与吸附质分子的相互作用,P[5]OH-TEB的吸附能力也应会有提升,这一猜测在后续的吸附实验中得到证实。

图3 P[5]-TEB 和P[5]OH-TEB的N2吸附-脱附曲线(A)及其孔径分布图(B)Fig.3 N2 adsorption-desorption(A) and pore size distribution(B) curves of P[5]-TEB and P[5]OH-TEB

2.1.4 热稳定性

聚合物P[5]-TEB和P[5]OH-TEB的热稳定性的测试结果如图4所示。 室温下P[5]-TEB加热到220 ℃,P[5]OH-TEB加热到340 ℃时,产物的质量几乎不变,这表明两聚合物有较高的热稳定性, 且改性之后P[5]OH-TEB的热稳定性能优于P[5]-TEB,这与羟基引入聚合物后氢键作用加强有关 此外,两聚合物在二氯甲烷、甲醇、乙醇、THF、丙酮、氯仿和DMF等常规溶剂中均表现出非常好的稳定性。

图4 两种聚合物的热重分析曲线Fig.4 TGA plot of P[5]-TEB(a) and P[5]OH-TEB(b) in air condition

2.2 聚合物的吸附性能

2.2.1 吸附等温线

通过测量不同初始浓度的亚甲基蓝(MB)溶液吸附平衡后的紫外吸收,通过标准曲线(见辅助材料图S1),得到其平衡浓度 c(mmol/L),聚合物的吸附量由式(1)计算,并用Langmuir吸附等温方程(2)进行模拟,

qe=(c0-c)VMm(1)

qe=Qmaxbρe1+bρe(2)

两种聚合物吸附等温线的模拟结果如图5所示,从模拟参数(表1)可知,Langmuir模型能较好的描述该吸附过程( R2:0.9979,0.9791),表明对MB的吸附是单层吸附,且聚合物和MB之间较强的准化学作用是主要的吸附推动力。 聚合物P[5]-TEB的 Qmax为78.95 mg/g,而聚合物P[5]OH-TEB的 Qmax为279.86 mg/g。 相较于其他POPs的吸附研究(THPS: SBET=1426 m2/g, Qmax=330 mg/g;DCB2: SBET=3207 m2/g, Qmax=351 mg/g),P[5]OH-TEB在比表面积相对较小( SBET=73.99 m2/g)的情况下,依然能保持相似的吸附量。 这是由于MB为阳离子染料,将聚合物中的甲氧基变为较大极性的酚羟基后,与MB之间静电作用增强,同时羟基和MB分子存在氢键作用,二者的协同作用使P[5]OH-TEB的吸附能力有较大提升。

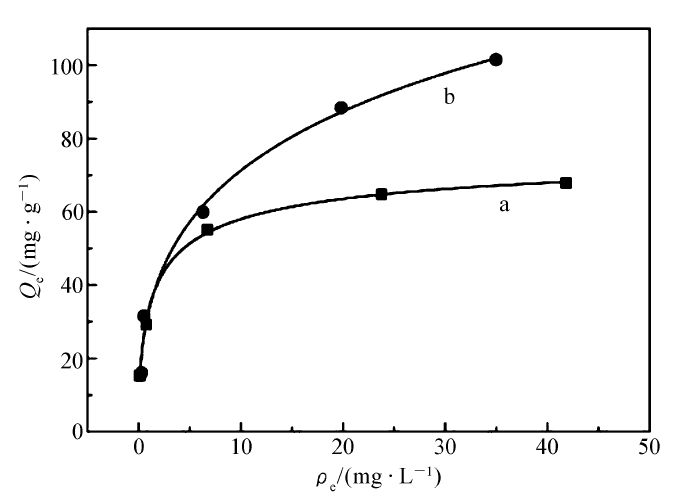

图5 P[5]-TEB和P[5]OH-TEB聚合物对MB的拟合吸附等温线Fig.5 Fitting adsorption isotherms of polymers P[5]-TEB and P[5]OH-TEB for MB

表1 两种聚合物对MB吸附等温线模拟参数 Table 1 Fitting parameters of adsorption isotherm of MB on the two polymers

2.2.2 吸附动力学

图6是两种聚合物对0.5 mmol/L的MB溶液的吸附动力学模拟,分别用拟一级动力学方程(3)和拟二级动力学方程(4)对吸附过程进行拟合,拟合参数表2所示。

ln(qe-qt)=lnqe-k1t2.303(3)

tqt=1k2q2e+tqe(4)

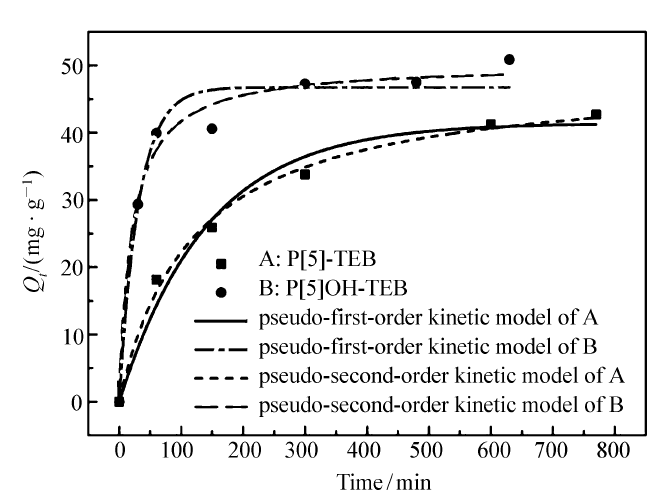

图6 P[5]-TEB和P[5]OH-TEB对MB的吸附动力学曲线Fig.6 The adsorption kinetics curves of MB on P[5]-TEB and P[5]OH-TEB

表2 两种聚合物对MB吸附过程的拟一级动力学和拟二级动力学模型拟合参数 Table 2 Parameters obtained from pseudo-first-order and pseudo-second-order kinetic models for adsorption on MB of the two polymers

式中, qt是吸附时间为 t(min)时的吸附量(mg/g), k1、 k2分别代表一级平衡常数和二级平衡常数。

从两种聚合物吸附等温线的模拟参数(表1)可知,拟二级动力学模型能更好地描述聚合物P[5]-TEB和P[5]OH-TEB对MB的吸附过程,相关系数 R2大于拟一级动力学,且模拟平衡吸附量( qe,cal)更接近实验测量的平衡吸附量( qe,exp),该吸附过程主要由吸附剂表面的吸附位点决定,涉及吸附剂与吸附质之间的电子转移或电子共用,属于化学吸附。 由吸附动力学曲线(图6)可知,两种聚合物在吸附开始的60 min内吸附速率较快,随着吸附的进行吸附速率逐渐变小,这是因为在吸附开始阶段,溶液中吸附质的浓度较高,吸附动力大,吸附速度快;随着吸附进行,吸附质浓度降低,吸附位点减少,吸附速率减小。 聚合物的表面电荷改变,有利于促进其对阳离子染料MB的吸附,进一步说明该吸附过程以化学吸附为主。

2.2.3 吸附选择性

染料性质对吸附过程有较大的影响,本文选取阳离子染料亚甲基蓝(MB)和中性红(NR),阴离子染料甲基橙(MO)为代表研究染料性质对吸附过程的影响,比较P[5]-TEB和P[5]OH-TEB对染料的吸附效率( η, 式(5)),进一步研究聚合物的吸附性能。 由图7可以看出,随着染料电负性增强,聚合物的吸附效率逐渐降低,这是与聚合物柱芳烃的富电子空腔有关,P[5]OH-TEB对MO的吸附效率仅有13%,远低于MB和NR,这是由于羟基基团的引入改变了聚合物的电荷性质,对阴离子染料的吸附选择性增强。

η=A0-AA0×100%(5)

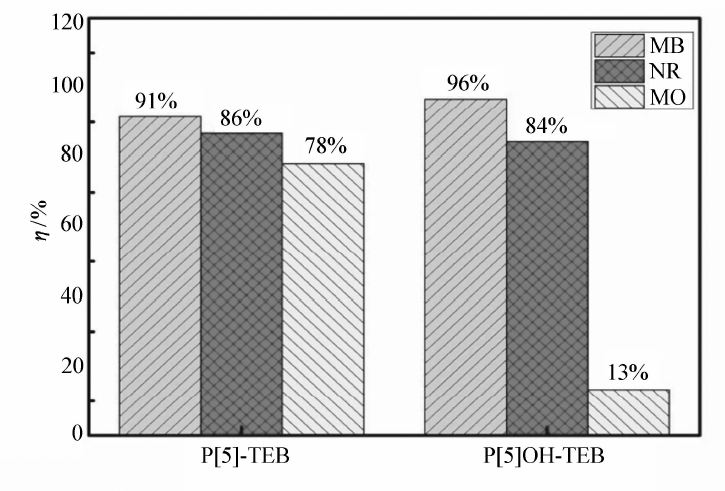

图7 两种聚合物对MB、NR和MO的选择性吸附Fig.7 Selective adsorption of MB, NR and MO on two polymers

式中, A0是溶液的初始吸光度, A是吸附后溶液的吸光度。

3 结 论

本文为柱芳烃基多孔聚合物的改性提供了一种新的研究思路,通过Sonogashira偶联反应设计制备了一种含有柱[5]芳烃的新型聚合物P[5]-TEB,并对聚合物改性进行脱甲基处理,将羟基引入聚合物,得到含有多羟基的聚合物P[5]OH-TEB。 羟基的引入使P[5]OH-TEB的比表面积变大,介孔分布范围变宽,同时引入微孔结构。 通过模拟两种聚合物对亚甲基蓝(MB)吸附过程的吸附等温线和吸附动力学曲线,发现引入羟基后P[5]OH-TEB对MB的模拟最大吸附量( Qmax)是P[5]-TEB的4.5倍,吸附量明显变大,吸附速率变快;P[5]OH-TEB对MB和中性红(NR)的吸附效率远高于甲基橙(MO),吸附选择性增强。 吸附实验表明,羟基引入聚合物后,多孔聚合物对阳离子染料的吸附性能有较大提升,这与羟基的引入使吸附剂的电荷分布和孔结构改变有关,亲水性羟基的引入促进其与水溶液中阳离子染料的接触,同时羟基和阳离子染料之间存在静电作用和氢键作用,二者协同作用使引入羟基的聚合物P[5]OH-TEB对阳离子染料吸附效果提升,不利于其对阴离子染料的吸附。 对柱芳烃基多孔聚合物进行羟基化处理,以提升其对染料的吸附性能及吸附选择性,这一规律有望促进多孔聚合物在阳离子染料吸附领域的应用。

辅助材料(Supporting Information)[P[5](OTf)2合成方法,亚甲基蓝,中性红和甲基橙的标准曲线]可以免费从本刊网站(http://yyhx.ciac.jl.cn/)下载。

参考文献
[1] Chen S, Zhang J, Zhang C, et al. Equilibrium and Kinetic Studies of Methyl Orange and Methyl Violet Adsorption on Activated Carbon Derived from Phragmites australis[J]. Desalination, 2010, 252(1/3): 149-156. [本文引用:1]
[2] Crini G. Non-conventional Low-cost Adsorbents for Dye Removal: A Review[J]. Bioresour Technol, 2006, 97(9): 1061-1085. [本文引用:1]
[3] Mittal A, Malviya A, Kaur D, et al. Studies on the Adsorption Kinetics and Isotherms for the Removal and Rcovery of Methyl Orange from Wastewaters Using Waste Materials[J]. J Hazard Mater, 2007, 148(1/2): 229-240. [本文引用:1]
[4] XUE Yonggang, GUAN Song, DAI Xiaohu, et al. Research Progress of Membrane Separation Technology Used in Printing and Dyeing Wastewater Treatment and Reuse[J]. Text Dyeing Finish J, 2014, 36(5): 26-31(in Chinese).
薛勇刚, 官嵩, 戴晓虎, 等. 膜分离技术用于印染废水处理及回用的研究进展[J]. 染整技术, 2014, 36(5): 26-31. [本文引用:1]
[5] Kumar R, Ahmad R. Biosorption of Hazardous Crystal Violet Dye from Aqueous Solution onto Treated Ginger Waste(TGW)[J]. Desalination, 2011, 265(1/3): 112-118. [本文引用:1]
[6] Auta M, Hameed B H. Preparation of Waste Tea Activated Carbon Using Potassium Acetate as an Activating Agent for Adsorption of Acid Blue 25 Dye[J]. Chem Eng J, 2011, 171(2): 502-509. [本文引用:1]
[7] Asghar A, Abdul Raman A A, Wan Daud W M A. Advanced Oxidation Processes for in-situ Production of Hydrogen Peroxide/Hydroxyl Radical for Textile Wastewater Treatment: A Review[J]. J Cleaner Prod, 2015, 87: 826-838. [本文引用:1]
[8] Fu Z, Zhang Y, Wang X. Textiles Wastewater Treatment Using Anoxic Filter Bed and Biological Wriggle Bed-Ozone Biological Aerated Filter[J]. Bioresour Technol, 2011, 102(4): 3748-3753. [本文引用:1]
[9] AN Liancai, HAN Jiufang, ZHANG Yinghui, et al. Research and Application Progress on Porous Organic Polymers for Adsorption and Separation of Organic Pollutants in Water System[J]. Chinese J Appl Chem, 2018, 35(9): 1019-1025(in Chinese).
安连财, 韩久放, 章应辉, 等. 多孔有机聚合物吸附分离水体系中有机污染物研究和应用进展[J]. 应用化学, 2018, 35(9): 1019-1025. [本文引用:1]
[10] Wu D, Xu F, Sun B, et al. Design and Preparation of Porous Polymers[J]. Chem Rev, 2012, 112(7): 3959-4015. [本文引用:1]
[11] Dawson R, Cooper A I, Adams D J. Nanoporous Organic Polymer Networks[J]. Prog Polym Sci, 2012, 37(4): 530-563. [本文引用:1]
[12] Vincent G, Lukasz J W, Alkordi M, et al. Porous Organic Polymers with Anchored Aldehydes: A New Platform for Post-synthetic Amine Functionalization en Route for Enhanced CO2 Adsorption Properties[J]. Chem Commun, 2014, 50: 1937-1940. [本文引用:1]
[13] Chen Q, Liu D, Zhu J, et al. Mesoporous Conjugated Polycarbazole with High Porosity via Structure Tuning[J]. Macromolecules, 2014, 47(17): 5926-5931. [本文引用:1]
[14] Zhu Y, Zhang W. Reversible Tuning of Pore Size and CO2 Adsorption in Azobenzene Functionalized Porous Organic Polymers[J]. Chem Sci, 2014, 5(12): 4957-4961. [本文引用:1]
[15] Xiang Z, Mercado R, Huck J M, et al. Systematic Tuning and Multifunctionalization of Covalent Organic Polymers for Enhanced Carbon Capture[J]. J Am Chem Soc, 2015, 137(41): 13301-13307. [本文引用:1]
[16] Ogoshi T, Yamagishi T, Nakamoto Y. Pillar-Shaped Macrocyclic Hosts Pillar[n]arenes: New Key Players for Supramolecular Chemistry[J]. Chem Rev, 2016, 116(14): 7937-8002. [本文引用:1]
[17] Tan L, Li H, Tao Y, et al. Pillar[5]arene-Based Supramolecular Organic Frameworks for Highly Selective CO2 -Capture at Ambient Conditions[J]. Adv Mater, 2014, 26(41): 7027-7031. [本文引用:1]
[18] Dai D, Li Z, Yang J, et al. Supramolecular Assembly-Induced Emission Enhancement for Efficient Mercury(Ⅱ) Detection and Removal[J]. J Am Chem Soc, 2019, 141(11): 4756-4763. [本文引用:1]
[19] Wu M, Yang Y. A Fluorescent Pillarene Coordination Polymer[J]. Polym Chem, 2019, 10(23): 2980-2985. [本文引用:1]
[20] Li Z, Li X, Yang Y. Conjugated Macrocycle Polymer Nanoparticles with Alternating Pillarenes and Porphyrins as Struts and Cyclic Nodes[J]. Small, 2019, 15(12): 1805509. [本文引用:1]
[21] Ma Y, Chen L, Li C, et al. A fishing Rod-like Conjugated Polymer Bearing Pillar[5]arenes[J]. Chem Commun, 2016, 52: 6662-6664. [本文引用:2]
[22] Li X, Li Z, Yang Y. Tetraphenylethylene-Interweaving Conjugated Macrocycle Polymer Materials as Two-Photon Fluorescence Sensors for Metal Ions and Organic Molecules[J]. Adv Mater, 2018, 30(20): 1800177. [本文引用:2]
[23] Lin Q, Fan Y, Mao P, et al. Pillar[5]arene-Based Supramolecular Organic Framework with Multi-guest Detection and Recyclable Separation Properties[J]. Chem Eur J, 2018, 24(4): 777-783. [本文引用:1]
[24] Shi B, Guan H, Shangguan L, et al. A Pillar[5]arene-Based 3D Network Polymer for Rapid Removal of Organic Micropollutants from Water[J]. J Mater Chem A, 2017, 5(46): 24217-24222. [本文引用:3]
[25] Lan S, Zhan S, Ding J, et al. Pillar[n]arene-Based Porous Polymers for Rapid Pollutant Removal from Water[J]. J Mater Chem A, 2017, 5(6): 2514-2518. [本文引用:1]
[26] Ogoshi T, Yamafuji D, Tomohiro A, et al. Achiral Guest-Induced Chiroptical Changes of a Planar-Chiral Pillar[5]arene Containing One π-Conjugated Unit[J]. Chem Commun, 2013, 49: 8782-8784. [本文引用:1]
[27] Strutt N L, Fairen-Jimenez D, Iehl J, et al. Incorporation of an A1/A2-Difunctionalized Pillar[5]arene into a Metal-Organic Framework[J]. J Am Chem Soc, 2012, 134(42): 17436-17439. [本文引用:1]
[28] Ogoshi T, Shimada Y, Akutsu T, et al. A Rod-Like Phenolic π-Conjugated Polymer with Pillar[5]arene Units in Its Main Chain[J]. Polymer, 2017, 128: 325-329. [本文引用:1]
[29] Zhang C, Zhu P, Tan L, et al. Triptycene-Based Hyper-Cross-Linked Polymer Sponge for Gas Storage and Water Treatment[J]. Macromolecules, 2015, 48(23): 8509-8514. [本文引用:1]
[30] Kuhn P, Kr ger K, Thomas A, et al. “Everything Is Surface”: Tunable Polymer Organic Frameworks with Utrahigh Dye Sorption Capacity[J]. Chem Commun, 2008, 44: 5815-5817. [本文引用:1]
