Na₂MoO₄·2H₂O、As₂O₃、V₂O₅、H₂C₂O₄·2H₂O、乙二胺和4,4'-联吡啶均为分析纯试剂,购自国药集团上海化学试剂厂,实验用水为蒸馏水。 Bruker TENSOR27型红外光谱仪(IR,德国布鲁克公司)(400~4000 cm^-1);AXS SMART APEX-II CCD型X射线单晶衍射仪(XRD,德国布鲁克公司);C、H和N的分析在Perkin-Elmer 240C型元素分析仪进行,金属元素分析在Perkin-Elmer Optima 3300DV 型等离子发射光谱仪完成,顺磁在JES-FA 200型电子自旋共振(ESR)波谱仪(日本电子株式会社)上测试。 Thermol ESCALAB-250型X射线光电子能谱仪(XPS,美国热电公司)。 LS55型荧光磷光发光分光光度计(美国Perkin-Elmer公司)。

将V₂O₅(0.36 g,2 mmol)、As₂O₃(0.1 g,1.7 mmol)、Na₂MoO₄·2H₂O(0.96 g,4 mmol)、H₂C₂O₄·2H₂O(0.25 g,2 mmol)、4,4'-bipy(0.62 g,7 mol)、乙二胺(0.11 mL)和H₂O(18 mL)混合,搅拌2 h,用NH₃·H₂O调节pH=6,将其加入30 mL内衬聚四氟乙烯反应釜中,在180 ℃的烘箱中加热96 h,关闭烘箱,程序降温,逐渐冷却至室温,得到黑色晶体,用蒸馏水将晶体清洗干净,在室温下干燥,产率43%(以V计)。 对于[C₇₄H₁₀₈AsMo₈N₁₈O₅₃V₈],元素分析实测值(计算值)/%:C 26.49(26.53),H 3.19(3.23),N 7.47(7.53),Mo 22.89(22.93),V 12.11(12.19),As 2.22(2.24)。 FTIR(KBr), σ_max/cm^-1:3422(w),2360(w),2341(w),1635(m),1596(w),1558,1533,1489,1457,1408(w),1218,1063,969(w),864(w),802(m),700,618(w)。

选取尺寸为0.32 mm×0.25 mm×0.21 mm的单晶,用Bruker SMART APEX CCD型单晶衍射仪进行衍射实验,在293(2) K下用Mo Kα射线( λ=0.071073 nm),以 φ-ω扫描方式在1.69≤ θ≤28.25范围内共收集20840个衍射点。 其中16714个独立衍射点( R_int=0.0577),1335个可观察衍射点[ I>2 σ( I)]。 晶体结构采用SHELXS-97程序由直接法解出,然后用差值函数法和最小二乘法求出全部非氢原子坐标,最后用最小二乘法对结构进行修正,以理论加氢法得到全部氢原子在晶胞中的位置。 化合物1的结晶学参数和结构精修参数列于表1。 CCDC:978237

表1

Table 1

表1(Table 1)

表1 化合物1的晶体学数据 Table 1 Crystal data and structure refinement parameters for compound 1 Empirical formula C74H108AsMo8N18O53V8 Z 1 Formula mass 3347.57 D/(mg·m-3) 1.923 Wavelength/nm 0.071073 μ/mm-1 1.838 Crystal system Triclic F(000) 1633 Space group P1 Limiting indices -16≤ h≤19, -18≤ k≤19, -15≤ l≤21 a/nm 1.47395(5) Reflections collected/unique 20840/16714[ R(int)=0.0577] b/nm 1.48172(6) Completeness to θ=28.25 98.3% c/nm 1.62881(7) Refinement method 16714/13/1335 α/(°) 66.163(2) Data/restraints/parameters R1=0.0728, wR2=0.2014 γ/(°) 63.421(2) R indices(all data) R1=0.0938, wR2=0.2366 V/nm3 2.8723(2) Largest diff. peak and hole 2402 and -1191 e/nm3

表1 化合物1的晶体学数据 Table 1 Crystal data and structure refinement parameters for compound 1

单晶X射线衍射分析结果表明,化合物1的不对称单元结构由一个四帽Keggin结构的多酸阴离子[As^ⅤM o8ⅥV8ⅣO₄₄]^3-、7个[4,4'-bipy]分子、2个乙二胺分子和9个结晶水分子构成(如图1)。

图1

Fig.1

	Figure Option ViewDownloadNew WindowDownload As Powerpoint Slide
	图1 化合物1的分子结构Fig.1 The molecular structure of compound 1

在化合物1中,簇阴离子[As^VM o8ⅥV8ⅣO₄₄]^3-是混合钼钒四帽Keggin结构,它由8个钼氧八面体、8个钒氧四方锥和1个砷氧四面体组成。 砷氧四面体位于四帽Keggin结构的核心,8个钒氧四方锥通过共边连接成1个V₈中心带,并且8个钒中心基本是共面的。 而8个钼氧八面体可分为两类,一类为核心是Mo(1)、Mo(2)、Mo(3)和Mo(4)的钼氧八面体,Mo(1)、Mo(2)和 Mo(3)、Mo(4)分别共边连接形成二聚物,两个二聚物之间通过共点连接形成一个层状的Mo₄环,该Mo₄环共边连接在V₈中心带上面。其余的4个钼氧八面体也以同样的方式形成Mo₄环,连接在V₈中心带的下面。 Mo—O键长变化范围为Mo—O_d 0.1651(13)~0.1698(13) nm,Mo—O_b 0.1824(10)~0.2025(11) nm,Mo—O_a 0.2420(10)~0.2478(8) nm;V—O键长变化范围为V—O_d 0.1579(13)~0.1660(14) nm,V—O_b 0.1886(12)~0.2040(13) nm。 As—O键长变化范围为0.1633(9)~0.1700(9) nm。 钼原子和钒原子的价态分布与它们的几何构型分别一致,并被价态计算所确定,价态计算^[10]表明Mo平均价态为5.89,说明化合物中所有的钼原子均是六价的。 V原子平均价态为4.23,表明所有的钒原子均为+4价,As为+5价。

值得注意的是,多酸阴离子簇与4,4-联吡啶分子、乙二胺分子以及水分子之间通过较强的氢键和 π-π作用,形成三维超分子晶体堆积(图2)。 在形成三维超分子过程中,乙二胺分子分别沿着 a、 b两个方向平行排列,在 ab平面交错排列形成乙二胺层。 所有的4,4-联吡啶分子处于与乙二胺层相邻的 ab平面上。不对称单元中的3个4,4'-联吡啶平行排列,通过 π-π作用(C53••••C38 0.3409(1) nm),沿着 b方向延伸,其它4,4'-联吡啶平行地沿着 b方向另一列延伸,两列交错分布形成了 ab平面的联吡啶层,联吡啶层和乙二胺层沿 c方向交错排布,形成了三维超分子堆积。 多酸阴离子处在联吡啶层和乙二胺层之间,其端氧与4,4'-联吡啶分子、乙二胺分子以及水分子形成许多较强的氢键,使三维超分子结构趋于稳定。 有趣的是,大量的结晶水在稳定超分子方面起到了很重要的作用,水分子除了与簇阴离子上的端氧形成大量的O—H—O氢键,与4,4'-联吡啶和乙二胺形成N—H—O和C—H—O氢键外,还形成了七分子水簇(图3)(OW6 OW2 0.2678(2) nm,OW2 OW4 0.2305(5) nm,OW4 OW1 0.2385(6) nm,OW1 OW5 0.2720(2) nm,OW4 OW3 0.2354(3) nm,OW4 OW9 0.2496(3) nm)。 一些主要氢键列于表2中。

图2

Fig.2

	Figure Option ViewDownloadNew WindowDownload As Powerpoint Slide

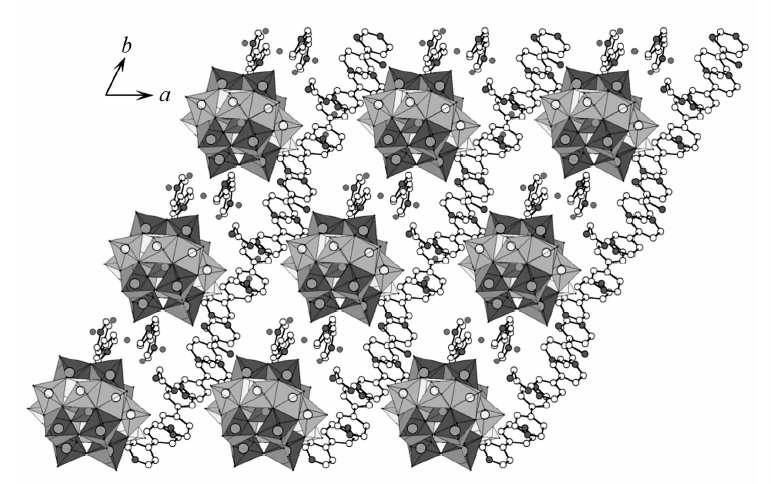

	图2 化合物1的3-D超分子结构Fig.2 3-D supramolecular structure of compound 1

图3

Fig.3

	Figure Option ViewDownloadNew WindowDownload As Powerpoint Slide

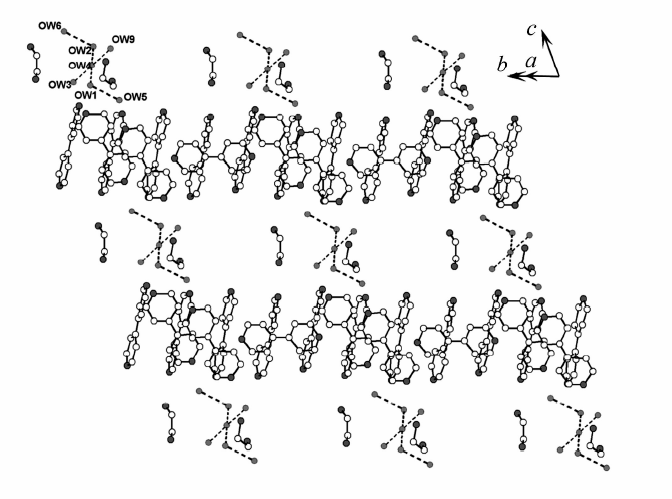

	图3 化合物1中的七分子水簇Fig.3 Seven molecular water cluster in compound 1

表2

Table 2

表2(Table 2)

表2 化合物1分子间一些C(N)—H••••O氢键的键长和键角 Table 2 Length of C(N)—H••••O hydrogen bond(nm) and angles(°) for compound 1 d(D—H)/nm d(H••••A)/nm d(D••••A)/nm ∠DHA/(°) 0.0860(1) 0.2321(2) 0.3139(3) 159.13(1) 0.0860(1) 0.2471(4) 0.3223(4) 146.50(1) 0.0930(1) 0.2499(2) 0.3367(4) 155.51(1) 0.0930(1) 0.2492(0) 0.3238(1) 137.38(1) 0.0930(1) 0.2466(3) 0.3371(4) 164.57(1) 0.0930(2) 0.2357(3) 0.3219(5) 154.02(1) 0.0930(1) 0.2413(1) 0.3185(1) 140.38(1) Symmetry codes:#1:( x, y, z), #2:( x, 1 +y, -1 +z), 3#: x, y, -1 +z, #4:( -1+ x, 1 +y, -1 +z).

表2 化合物1分子间一些C(N)—H••••O氢键的键长和键角 Table 2 Length of C(N)—H••••O hydrogen bond(nm) and angles(°) for compound 1

室温下化合物1的多晶粉末样品的ESR谱如图4所示,给出自旋值 S=1/2的V⁴⁺的信号,有效光谱分裂因子 g≈1.9685,说明化合物中有四价钒存在。

图4

Fig.4

	Figure Option ViewDownloadNew WindowDownload As Powerpoint Slide
	图4 化合物1的顺磁信号谱图Fig.4 ESR spectrum for compound 1

化合物的X射线光电子能谱如图5所示。 化合物1的XPS谱在516.9 eV属于V⁴⁺2 p_3/2;XPS谱在232.9和235.9 eV 处有2个峰,分别归属于Mo⁶⁺2 p_5/2和Mo⁶⁺2 p_3/2,与价态计算结果相吻合。

图5

Fig.5

	Figure Option ViewDownloadNew WindowDownload As Powerpoint Slide
	图5 化合物1中V( A)和Mo( B)的XPS谱图Fig.5 XPS spectra for V( A) and Mo( B) in compound 1

将化合物1和4,4'-联吡啶分别用 N, N-二甲基甲酰胺(DMF)溶解,其浓度为1.0×10^-5 mol/L。 在室温下,激发波长为340 nm时测试了两种溶液的荧光性质.其荧光图见图6。 化合物1的发射光谱表现为4,4'-联吡啶的特征发射,位于438 nm的荧光主峰,与4,4'-联吡啶配体的发射峰420 nm很接近。 该发射峰属于4,4-联吡啶配体之间的 π-π型电子跃迁。 由图6可见,化合物1具有较好的荧光性质,可以作为潜在的蓝色荧光材料。

图6

Fig.6

	Figure Option ViewDownloadNew WindowDownload As Powerpoint Slide

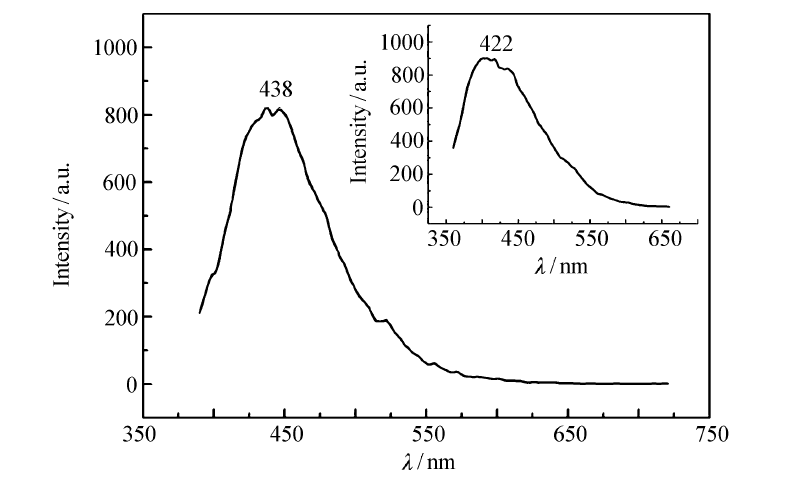

	图6 化合物1和配体(插图)室温下在DMF中的荧光谱图Fig.6 Fluorescent spectra of complex 1 and the ligands(the inset) in DMF at room temperature
