引用本文
王轶男, 韩晓军. 利用软模板法合成中空纳米结构的研究进展[J]. 应用化学, 34(8): 868-876
WANG Yi'nan, HAN Xiaojun. Progress on Synthesis of Hollow Nanostructure by Soft-templates[J]. Chinese Journal of Applied Chemistry, 34(8): 868-876
Permissions
Copyright©2017, 应用化学编辑部
本文属于开放获取期刊，遵循CCAL协议，使用请注明出处。
利用软模板法合成中空纳米结构的研究进展
王轶男, 韩晓军*
哈尔滨工业大学化工与化学学院,城市水资源与水环境国家重点实验室 哈尔滨 150000
通讯联系人:韩晓军,教授; Tel/Fax:0451-86413708; E-mail:hanxiaojun@hit.edu.cn; 研究方向:人造细胞、生物纳米材料、药物控释、生物传感器
收稿日期:2017-03-28 修回日期:2017-04-28 接受日期:2017-05-27
基金:国家自然科学基金(21528501)、城市水资源与水环境国家重点实验室(哈尔滨工业大学)自主课题(2017DX05)资助;
摘要

中空纳米材料具有高负载、低密度、和比表面积大等特点,有着广泛应用。 软模板合成中空纳米结构具有简单易行和结构可控等优点。 目前,采用最多的软模板主要有微乳液、胶束/囊泡模板和气泡软模板,通过静电吸附、氢键和界面反应等方法使纳米粒子沉积在模板表面便可得到中空结构。 本文总结并展望了利用软模板法合成中空纳米结构的研究进展。

关键词: 中空结构; 微乳液模板; 胶束/囊泡模板; 气泡模板
中图分类号:O647.1 文献标志码:A 文章编号:1000-0518(2017)08-0868-09
Progress on Synthesis of Hollow Nanostructure by Soft-templates
WANG Yi'nan, HAN Xiaojun
Harbin Institute of Technology,School of Chemistry and Chemical Engineering,State Key Laboratory of Urban Water Resource and Environment,Harbin 150000,China
Corresponding author:HAN Xiaojun, professor; Tel/Fax:0451-86413708; E-mail:hanxiaojun@hit.edu.cn; Research interests:artificial cells, nano biomaterials, controlled drug release, biosensors
Received:2017-03-28 Revised:2017-04-28 Accepted:2017-05-27
Fund:Supported by the National Natural Science Foundation of China(No.21528501), the State Key Laboratory of Urban Water Resource and Environment of Harbin Institute of Technology(No.2017DX05)
Abstract

Hollow nanostructures possess the properties of high loading, low density and large specific surface area, therefore they find a lot of applications in many fields. The synthesis of hollow nanostructure by soft template method has the advantages of simplicity and structure controllability. At present, the most commonly used templates include microemulsion templates, micelle/vesicle templates and bubble templates. The hollow nanostructure is obtained by nanoparticle assembly on these soft templates via electrostatic adsorption, hydrogen bonding and interfacial reaction. The progresses on synthesis of hollow nanostructures by soft template are summarized and perspected.

Keyword: hollow nanostructure; microemulsion template; micelle/vesicle template; bubble soft template

自1998年Caruso等[1]采用模板法成功制备了中空硅-聚合物纳米球以来,中空纳米结构开始引起了广泛关注。 到目前为止,这些中空纳米结构的壳层材料已经从硅和聚合物发展到具有特殊功能的材料,如金属、金属氧化物、金属硫化物及其复合材料等[2,3]。 对于组成和尺寸相同的材料,中空纳米结构的表面积比块体结构的表面积大,其密度却相对低,因此无论作为载体还是催化剂,中空微纳米结构均有广阔的应用前景。 制备中空结构的模板材料包括硅胶颗粒[2]、聚合物纳米球[1]、各种无机有机的纳米结构和很多非传统的材料,如气泡、液滴,它们的形状也已经从简单的球形发展到椭圆形[3,4,5]、立方体[6,7,8]、棒[9,10]、线[11,12]、环[13,14]等。

采用模板法制备中空纳米结构主要有3种方法:1)自模板法;2)硬模板法;3)软模板法。 自模板法[15,16]是指先合成微纳米“模板”,再转变为中空结构的方法,这里的“模板”不仅起支撑作用,还直接参与到中空纳米结构壳层的形成过程中。 硬模板法比较简单[17,18,19],先制备模板材料,再在模板的内壁或外壁沉积壳层材料,去除模板后即得到中空结构。 软模板法[19,20]是制备中空纳米材料最常见的手段,它可通过控制软模板的形貌得到不同结构的中空纳米材料,而且模板容易去除[21]。

用于制备中空纳米结构的软模板主要有微乳液模板、胶束/囊泡的软模板和气泡软模板,本文将重点介绍这3种软模板用于制备中空纳米结构的研究进展。

1 微乳液模板

微乳液[22]是两种不互溶液体形成的非均相体系,尺寸为10~100 μm。 微乳液可分为水包油型(O/W)微乳液和油包水型(W/O)微乳液。 O/W微乳液是水相作为分散介质、油相作为分散相的乳液;而油包水型微乳液是油相作为分散介质,水作为分散相的乳液。

1.1 O/W微乳液模板

O/W微乳液作为模板制备无机中空纳米结构主要采用静电吸引和氢键方式将无机材料吸附到微乳液的表面,去除模板后得到中空结构。 Zoldesi和Imhof[23]利用O/W微乳液为模板合成了单分散二氧化硅球(图1)。 首先制备不含表面活性剂的O/W乳液,尺寸为0.6~2 μm。 在乳液液滴上TEOS(正硅酸乙酯)水解形成二氧化硅,通过加入溶剂或蒸发除去内部液体。 反应时间的长短对中空结构有影响:当反应24 h后,颗粒壁较厚时,其在干燥后可以保持球形形态(图1A和1B);当反应48 h后,颗粒壁较薄(微胶囊),干燥后形成半球形(图1C和1D);当反应72 h后,颗粒壁厚越来越薄(微气球),干燥后形成折叠壳层的颗粒(图1E和1F)。 采用相同的方法也可以制得其它无机纳米材料的中空结构,例如二氧化钛中空纳米结构[24]。

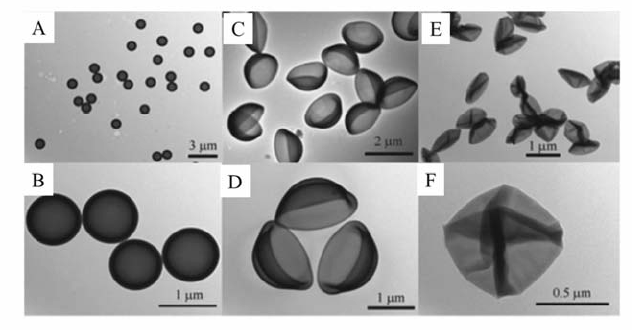

图1 二氧化硅中空结构的透射电子显微镜照片[23]Fig.1 Transmission electron micrographs showing different hollow particles[23]

Lou课题组[25]采用甘油-水乳液系统以及水热法合成了 α-Fe2O3空心球,尽管甘油与水热力学上是互溶的,但是含某些极性溶质时也会形成微乳液[26],另外水热条件也会促进甘油的聚集从而形成微乳液滴,由于金属离子与甘油具有较强的配位能力,在微乳液表面吸附的 Fe2+水解后得到Fe2O3纳米粒子,Fe2O3纳米粒子经过结晶过程后形成了片层状并组装成空心球,直径约1 μm,壳层厚度50~100 nm。 采用相似的方法可得到Bi2MoO6[27]、CuO[28]和BiOCOOH空心球[29]。

1.2 W/O微乳液模板

W/O微乳液也称为反相乳液,作为模板用于合成中空金属氧化物和中空金属硫化物纳米结构是通过在油-水界面上发生沉淀反应形成的。 Yu等[30]通过典型的反相乳液模板法合成CuS中空结构,Cu2+盐溶液作为微乳液的水相,与油相中S2-在油水界面处反应,形成CuS晶核,随着反应的进行,最后形成壳层结构,所得到的CuS纳米空心球直径约200 nm,壁厚约30 nm。 Bourret和Lennox[31]在H2O/CH2Cl2界面通过自组装制备了氢氧化铜Cu(OH)2纳米纤维。 首先,油相中的Cu2+离子与烷基胺形成配合物,再加入水产生W/O微乳液,铜-胺络合物会在H2O/CH2Cl2界面快速沉淀析出氢氧化铜Cu(OH)2纳米纤维,最终Cu(OH)2纳米纤维吸附到水滴表面自组装成空心结构。 这些结构的电子显微镜照片如图2所示:图2A是Cu(OH)2纳米纤维的TEM照片,图2B和2C是最终产物Cu(OH)2纳米纤维球的SEM照片,图2D是最终产物Cu(OH)2纳米纤维球TEM照片。

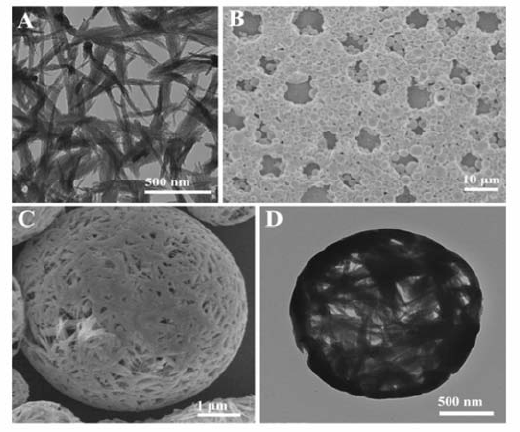

图2 Cu(OH)2纳米纤维的TEM照片(A);Cu(OH)2纳米纤维球SEM照片(B,C);Cu(OH)2纳米纤球TEM照片(D)[31]Fig.2 TEM image of the Cu(OH)2 NF at the early stage of the reaction(A), SEM(B,C) and TEM(D) images of the resulting microspheres[31]

W/O微乳液还可用于制备小于100 nm的中空结构。 Feldmann小组[32]在W/O微乳液中合成外径为30 nm、壁厚5~6 nm的AlO(OH)中空球,这种空心球是通过Al(sec-OC4H9)3在油水界面水解得到,该课题组以相同的方法得到了La[OH]3[33]、TiO2[34]和直径37 nm壳层厚度为10 nm的Ag2S空心球[35]。

2 胶束/囊泡软模板法

胶束/囊泡可通过两亲分子在单相溶剂中的自组装形成[36],两亲分子是具有亲水性和亲油性的分子,当两亲分子的浓度超过临界胶束浓度(CMC)时,就会形成胶束结构。 无机盐离子或金属离子也可通过静电吸引和氢键吸附到胶束/囊泡的表面,因此胶束/囊泡也是制备中空纳米结构的有效模板[37]。 这里主要介绍阳/阴离子胶束/囊泡模板、两亲性聚合物胶束、混合胶束/囊泡模板、Bolaform囊泡模板。

2.1 阳/阴离子胶束/囊泡模板

German课题组[38]使用阳离子双十八烷基二甲基溴化铵(DODAB)囊泡作为模板制备了囊泡-聚合物杂交体。 随后,他们使用相同的囊泡作为模板合成了二氧化硅空心球[39],带负电荷的TEOS水解后通过静电吸附沉积到带正电的囊泡表面从而得到二氧化硅中空结构。 Hotz和Meier[40]在双十八烷基二甲基氯化铵(DODAC)囊泡悬浮液中合成聚(甲基丙烯酸烷基酯)中空结构,疏水性甲基丙烯酸酯单体首先与DODAC共组装,沉积于囊泡双分子层间,而后甲基丙烯酸酯单体交联以形成聚合物结构,得到的聚合物囊泡直径为150 μm,壁厚为2~4 μm。

Zheng等[41]通过使用阴离子十二烷基硫酸钠 (SDS) 囊泡作为模板合成中空CdSe球。 先超声制备SDS囊泡,镉离子通过静电相互作用吸附在囊泡表面,而后在表面与SeS O2-3反应,去除模板后,获得尺寸为100~200 nm的CdSe中空纳米颗粒。 使用不同组成的模板,通过金属离子的静电吸附作用,可得到不同金属化合物的中空结构。 Xie课题组[42]通过使用由十二烷基苯磺酸钠(SDBS)和对苯二甲酸组成的胶束为模板制备了SnO2中空球,苯二甲酸起吸附Sn2+的作用,Sn2+在模板表面被氧化后,即得到SnO2中空球。

2.2 两亲性聚合物模板

两亲性聚合物形成的胶束也作为模板合成中空纳米结构,通过调节聚合物的尺寸和组成,得到不同形貌的中空纳米结构[43,44]。 常见的两亲性聚合物模板有AB二嵌段和ABC/ABA三嵌段聚合物。 Khanal等[45]使用聚(苯乙烯- b-2-乙烯基吡啶- b-环氧乙烷)(PS-PVP-PEO)胶束模板得到了均匀的二氧化硅中空球,聚(苯乙烯- b-2-乙烯基吡啶- b-环氧乙烷)(PS-PVP-PEO)胶束由疏水PS核、亲水PVP壳层和亲水PEO冠组成(图3A)。 由于PVP可作为TEOS水解的酸催化剂,所以二氧化硅前驱体在PVP链段上水解,去除摸板后得到二氧化硅中空颗粒,直径为30 nm,内径11 nm,壁厚10 nm(图3B)。 Lin等[46]通过使用星形PS-b-PAA- b-PS三嵌段共聚物作为模板合成中了空金球,胶束的内核和外层是由疏水的PS组成,中间层是由亲水的PAA组成,Au纳米粒子的前驱体吸附在亲水的PAA表面,被还原后,Au纳米颗粒沉积在亲水层的内外表面,去除模板后,得到由金纳米颗粒组成的中空球。 此外,Geng等[47]以P123胶束为模板合成了PbWO4中空轴。

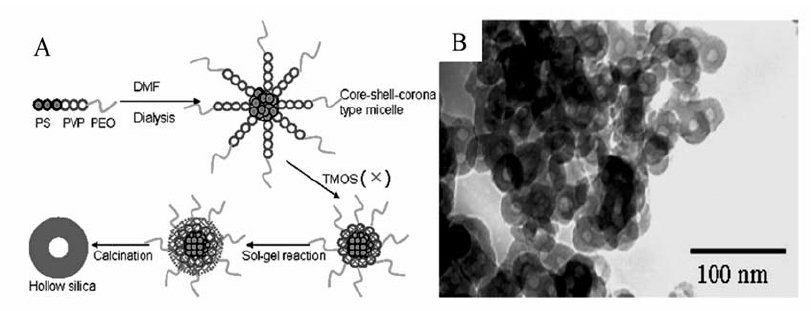

图3 中空二氧化硅纳米球的流程图(A);中空二氧化硅纳米球的TEM照片(B)[45]Fig.3 Schematic diagram of preparation of hollow silica nanospheres from PS-PVP-PEO micelles as templates(A); TEM images of hollow silica nanosphere(B)[45]

2.3 混合表面活性剂模板

混合表面活性剂形成的胶束/囊泡也被用于合成中空纳米颗粒的模板,一般是由两种带相反电荷的表面活性剂组成。 Hentze等[48]用对甲苯磺酸十六烷基三甲基铵(CTAT)和十二烷基苯磺酸钠(SDBS)混合表面活性剂组成的囊泡作为模板,制备了二氧化硅中空球,CTAT和SDBS是两种带相反电荷的表面活性剂,这两种表面活性剂的亲水基团可相互吸引得到双层囊泡结构,这种双层囊泡结构比单层囊泡结构弹性更好,二氧化硅中空球通过前驱体在囊泡表面水解、去除模板后得到。 此外,混合表面活性剂模板还可以用来合成贵金属纳米管,如Pt、Pd和Ag等纳米管[49]。

2.4 Bola型表面活性剂模板

Bola型表面活性剂[50]由中间疏水基(间隔基)连接两个亲水端基(头基)组成,它们可以通过调节间隔基(疏水部分)和头基(亲水部分)的不同组成形成各种聚集体。 由Bola型表面活性剂形成的胶束/囊泡作为模板可制得多孔的中空结构。 Polarz课题组[51]使用Bolaform表面活性剂作为模板制造多金属氧酸盐(POM)中空结构,这种表面活性剂由带负电荷的[ PW11O39]3-和带正电荷的NR4+基团作为头基、烷基链作为间隔基组成,通过表面活性剂的自组装作用形成具有POM基团的囊泡,直径为15 nm。

3 气泡软模板法

在液相中的气泡也可作为合成中空纳米结构的一种软模板。 制备过程一般包括产生气泡乳液(即制备模板)和颗粒在气泡(模板)表面上的沉积/吸附,通过颗粒的进一步生长/聚集形成壳层结构[52]。 现有3种方法产生气泡乳液:气体吹入反应系统、超声诱导和化学反应。

3.1 气体吹入反应系统产生气泡模板

将气体吹入反应体系是形成气泡模板的最直接方式。 Han等[53]通过将CO2气体吹入含有CaCl2的反应体系中合成CaCO3中空球,CO2气泡不仅作为CaCO3中空球的模板,还是参与沉淀反应的反应物,CO2水解形成C O2-3离子和H+,引发随后的Ca2+沉淀。 CaCO3附着在气泡表面,形成壳层结构。 Peng等[54]使用N2作为模板合成了ZnSe,首先用肼还原Se O2-3形成Se2- 离子,Se2-离子与Zn O2-2或Zn2+反应得到ZnSe,然后生长成纳米晶体,聚集在N2气泡的表面上形成单分散的ZnSe微球,微球的直径约3 μm,如图4所示。

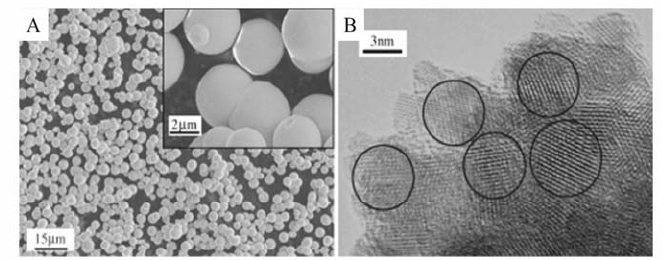

图4 ZnSe微球SEM图(A);ZnSe微球HR-TEM照片(B)[54]Fig.4 SEM images of ZnSe microspheres(A) and high resolution TEM image(B)[54]

3.2 超声诱导产生气泡模板

超声诱导是产生气泡的另一种方式。 Rana等[55]通过向液相施加超声波在气液界面制备介孔二氧化硅囊泡,首先TEOS和CTAB在声化学条件下自组装成气泡,并且在超声条件下,液体-空气界面温度的升高有助于TEOS的水解。 所制得的囊泡直径为50~500 nm,壳层厚度为25~35 nm,如图5所示。 通过声化学方法,Shchukin等[56]在空气泡上自组装了聚电解质微胶囊,PAH首先被吸收在气泡的表面上,然后吸附带相反电荷的PSS,重复此过程即可得到聚电解质微胶囊。 此外,声化学生成的气泡模板还可用于合成金属氧化物的中空纳米结构,例如CuO[57]和CeO2[58]。

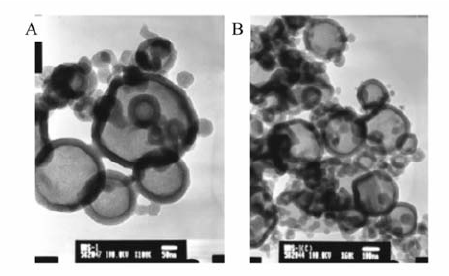

图5 二氧化硅囊泡(A)及煅烧后二氧化硅囊泡(B)的TEM照片[55]Fig.5 Low-resolution TEM images of the as-synthesized(A) and calcined silica vesicles(B)[55]

3.3 化学反应产生气泡模板

气泡也可以通过化学反应产生。 Xie课题组[59]使用气泡模板水热合成双壳层水铁矿Fe10O14 (OH)2中空球,硝普钠(Na2[Fe(CN)5 NO]·2H2O,SNP)水解并释放出NO气体充当中空内部的模板,水铁矿沉积在NO气体表面,随着反应时间的延长,高温下HCOOH的分解释放出CO气体作为第二壳层的模板。 水铁矿Fe10O14 (OH)2中空球外径为300 nm,内径为190 nm。 两个壳层之间的距离为110 nm。 此外,Yan和Xue[60]利用反应过程中产生的CO2气泡为模板合成ZnO中空结构。 Guo等[61]采用类似的方法制备了钴中空链,在还原钴络合物时释放的NH3、N2和H2作为模板,有趣的是中空球会自发地自组装成链状结构(图6A)。 该链由480~850 nm钴空心球组成,总长度约10 μm(图6B和6C)。 Mozafari 等[62]采用[Pb(S2O3)2]2-离子的分解时释放SO2作为模板合成了PbS。 Yang和Sasaki[63]使用H2O2释放的O2气泡作为模板合成了中空CoOOH分级中空棒状结构。 Liu等[64]以尿素释放的CO2和NH3为模板制备了Fe3O4中空球,通过增加FeCl3·6H2O的量可以将Fe3O4中空球的粒径从250 nm调整到450 nm。 Zuo等[65]也以(NH4)2SO4的还原中释放的NH3气泡作为模板来合成MoS2纳米笼,MoS2纳米笼直径为100 nm。 利用反应过程中产生的气泡还可以用于合成其它中空结构,如CuS[66]、La2O3:Yb[67]和Fe3O4[68]、MnO2[69]、CoFe2O4[70]和MnFe2O4中空球[71]等。

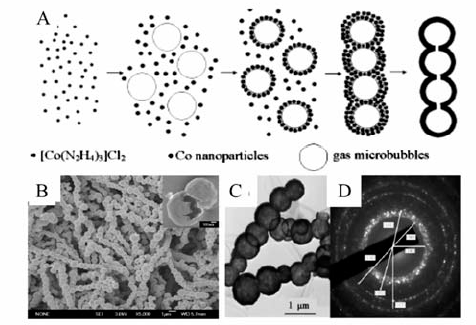

图6 中空钴链结构制备流程图(A);中空钴链结构的SEM照片(插图:破碎的中空钴球的SEM照片)(B)。中空钴链的TEM照片(C)和中空钴链结构电子衍射图案(D)[61]Fig.6 Illustration of the formation of the cobalt hollow sphere chainlike structure(A) and SEM image of the as-synthesized cobalt mesospheres chain network(Inset:SEM image of two broken hollow spheres)(B), TEM image of a cobalt hollow mesosphere chain(C) and the corresponding nanobeam electron diffraction(NBED) pattern(D)[61]

4 结论与展望

采用微乳液液滴模板、胶束/囊泡模板、气泡模板制备中空纳米结构具有形貌可控和模板易去除等优点,但还存在一定的缺陷。 微乳液液滴尺寸较大且不均一、还易变形,所以制得的中空纳米材料分散度较差;胶束/囊泡的形貌易受溶剂极性、温度、pH值和离子强度等因素的影响,但根据这个特性通过合理的设计能够得到具有特殊结构的中空纳米结构;气泡模板尺寸均一,但纳米粒子的尺寸、表面电荷和粒子的亲疏水性会破坏气泡模板的完整性。 因此,与其它两种软模板法相比,采用胶束/囊泡模板法制备中空纳米结构操作简便,产物形貌更可控,更容易得到所需要的中空纳米结构。 受自然界中细胞膜的多种形态的启发,可将细胞膜组分磷脂分子自组装成各种形貌并作为模板,可构建特殊形貌的中空纳米结构。 随着具有特殊功能中空纳米结构的成功合成及对其机理的深入研究,胶束/囊泡模板法在中空纳米材料制备领域具有更加广阔的应用前景。

参考文献
[1] Caruso F, Caruso R A, Möhwald H. Nanoengineering of Inorganic and Hybrid Hollow Spheres by Colloidal Templating[J]. Science, 1998, 282(5391): 1111-1114. [本文引用:2]
[2] Wang Y, Ma S, Su Y, et al. Palladium Nanotubes Formed by Lipid Tubule Templating and Their Application in Ethanol Electrocatalysis[J]. Chem Eur J, 2015, 21(16): 6084-6089. [本文引用:2]
[3] Wang Y, Ma S, Li Q, et al. Hollow Platinum Nanospheres and Nanotubes Templated by Shear Flow-Induced Lipid Vesicles and Tubules and Their Applications on Hydrogen Evolution[J]. ACS Sustain Chem Eng, 2016, 4(7): 3773-3779. [本文引用:2]
[4] Chun J, Lee K Y, Kang C, et al. Embossed Hollow Hemisphere-Based Piezoelectric Nanogenerator and Highly Responsive Pressure Sensor[J]. Adv Funct Mater, 2014, 24(14): 2038-2043. [本文引用:1]
[5] Zhao W, Lang M, Li Y, et al. Fabrication of Uniform Hollow Mesoporous Silica Spheres and Ellipsoids of Tunable Size through a Facile Hard-Templating Route[J]. J Mater Chem, 2009, 19(7): 2778-2783. [本文引用:1]
[6] Singh R K, Kim T H, Mahapatra C, et al. Preparation of Self-Activated Fluorescence Mesoporous Silica Hollow Nanoellipsoids for Theranostics[J]. Langmuir, 2015, 31(41): 11344-11352. [本文引用:1]
[7] Zhang H, Zhou Y, Li Y, et al. Synthesis Of Hollow Ellipsoidal Silica Nanostructures Using a Wet-Chemical Etching Approach[J]. J Colloid Interface Sci, 2012, 375(1): 106-111. [本文引用:1]
[8] Feng Y, Yu X Y, Paik U. Nickel Cobalt Phosphides Quasi-Hollow Nanocubes as an Efficient Electrocatalyst for Hydrogen Evolution in Alkaline Solution[J]. Chem Commun, 2016, 52(5): 1633-1636. [本文引用:1]
[9] Guan X, Nai J, Zhang Y, et al. CoO Hollow Cube/Reduced Graphene Oxide Composites with Enhanced Lithium Storage Capability[J]. Chem Mater, 2014, 26(5): 5958-5964. [本文引用:1]
[10] Zhou L, Zhao D, Lou X W. Double-Shelled CoMn2O4 Hollow Microcubes as High-Capacity Anodes for Lithium-Ion Batteries[J]. Adv Mater, 2012, 24(8): 745-748. [本文引用:1]
[11] Yu H, Zhang Q, Joo J B, et al. Porous Tubular Carbon Nanorods with Excellent Electrochemical Properties[J]. J Mater Chem A, 2013, 1(9): 12198-12205. [本文引用:1]
[12] Lv J, Kako T, Li Z, et al. Synthesis and Photocatalytic Activities of NaNbO3 Rods Modified by In2O3 Nanoparticles[J]. J Phys Chem C, 2010, 114(10): 6157-6162. [本文引用:1]
[13] Ren Y, Chiam S Y, Chim W K. Diameter Dependence of the Void Formation in the Oxidation of Nickel Nanowires[J]. Nanotechnology, 2011, 22(23): 235606-235612. [本文引用:1]
[14] Yang J, Cho M, Lee Y. Synthesis of Hierarchical Ni(OH)2 Hollow Nanorod via Chemical Bath Deposition and Its Glucose Sensing Performance[J]. Sen Actuators B Chem, 2016, 222(23): 674-681. [本文引用:1]
[15] Sun Y, Xia Y. Triangular Nanoplates of Silver: Synthesis, Characterization, and Use as Sacrificial Templates for Generating Triangular Nanorings of Gold[J]. Adv Mater, 2003, 15(69): 695-699. [本文引用:1]
[16] Zhang H, Zhai C, Wu J, et al. Cobalt Ferrite Nanorings: Ostwald Ripening Dictated Synthesis and Magnetic Properties[J]. Chem Commun, 2008, 111(41): 5648-5650. [本文引用:1]
[17] Qi J, Lai X, Wang J, et al. Multi-Shelled Hollow Micro/Nanostructures[J]. Chem Soc Rev, 2015, 44(11): 6749-6773. [本文引用:1]
[18] Jiang K, Ma S, Wang Y, et al. Salt-Induced Square Prism Pd Microtubes and Their Ethanol Electrocatalysis Properties[J]. Appl Surf Sci, 2017, 403(6): 677-681. [本文引用:1]
[19] Su Y, Ma S, Zhao X, et al. Template-Free Synthesis of Inorganic Hollow Spheres at Water/“Water-Brother” Interfaces as Fenton-like Reagents for Water Treatment[J]. J Environ Sci, 2017, 55: 331-338. [本文引用:2]
[20] Zhang Q, Wang W, Goebl J, et al. Self-Templated Synthesis of Hollow Nanostructures[J]. Nano Today, 2009, 4(6): 494-507. [本文引用:1]
[21] Mason T G, Wilking J N, Meleson K, et al. Nanoemulsions: Formation, Structure, and Physical Properties[J]. J Phys Condens Mattter, 2006, 18(15): 635-638. [本文引用:1]
[22] Su Y, Zong W, Zhao X, et al. Inorganic Microcapsules Mineralized at the Interface of Water Droplets in Ethanol Solution and Their Application as Drug Carriers[J]. RSC Adv, 2015, 5(10): 82247-82251 [本文引用:1]
[23] Zoldesi C I, Imhof A. Synthesis of Monodisperse Colloidal Spheres, Capsules, and Microballoons by Emulsion Templating[J]. Adv Mater, 2005, 17(23): 924-928. [本文引用:1]
[24] Peng B, Chen M, Zhou S, et al. Fabrication of Hollow Silica Spheres Using Droplet Templates Derived from a Miniemulsion Technique[J]. J Colloid Interface Sci, 2008, 321(11): 67-73. [本文引用:1]
[25] Wang B, Chen J S, Wu H B, et al. Quasiemulsion-Templated Formation of α-Fe2O3 Hollow Spheres with Enhanced Lithium Storage Properties[J]. J Am Chem Soc, 2011, 133(25): 17146-17148. [本文引用:1]
[26] Wennerström H, Söderman O, Olsson U, et al. Macroemulsions versus Microemulsions[J]. Colloid Surf A, 1997, 123(51): 13-26. [本文引用:1]
[27] Tian G, Chen Y, Zhou W, et al. Facile Solvothermal Synthesis of Hierarchical Flower-like Bi2MoO6 Hollow Spheres as High Performance Visible-Light Driven Photocatalysts[J]. J Mater Chem, 2011, 21(21): 887-892. [本文引用:1]
[28] Cao A, Monnell J D, Matranga C, et al. Hierarchical Nanostructured Copper Oxide and Its Application in Arsenic Removal[J]. J Phys Chem C, 2007, 111(10): 18624-18628. [本文引用:1]
[29] Roney A B, Space B, Castner E W, et al. A Molecular Dynamics Study of Aggregation Phenomena in Aqueous n-Propanol[J]. J Phys Chem B, 2004, 108(14): 7389-7401. [本文引用:1]
[30] Yu X L, Cao C B, Zhu H S, et al. Nanometer-Sized Copper Sulfide Hollow Spheres with Strong Optical-Limiting Properties[J]. Adv Funct Mater, 2007, 17(31): 1397-1401. [本文引用:1]
[31] Bourret G R, Lennox R B. 1D Cu(OH)2 Nanomaterial Synthesis Templated in Water Microdroplets[J]. J Am Chem Soc, 2010, 132(45): 6657-6659. [本文引用:1]
[32] Buchold D H M, Feldmann C. Nanoscale γ-AlO(OH) Hollow Spheres: Synthesis and Container-Type Functionality[J]. Nano Lett, 2007, 7(11): 3489-3492 [本文引用:1]
[33] Leidinger P, Popescu R, Gerthsen D, et al. Nanoscale La(OH)3 Hollow Spheres and Fine-Tuning of Its Outer Diameter and Cavity Size[J]. Small, 2010, 6(5): 1886-1891. [本文引用:1]
[34] Collins A M, Spickermann C, Mann S. Synthesis of Titania Hollow Microspheres Using Non-Aqueous Emulsions[J]. J Mater Chem, 2003, 13(5): 1112-1114. [本文引用:1]
[35] Leidinger P, Popescu R, Gerthsen D, et al. Nanoscale Ag2S Hollow Spheres and Ag2S Nanodiscs Assembled to Three-Dimensional Nanoparticle Superlattices[J]. Chem Mater, 2013, 25(5): 4173-4180. [本文引用:1]
[36] Wei C, Wang L, Dang L, et al. Bottom-Up-then-Up-Down Route for Multi-level Construction of Hierarchical Bi2S3 Superstructures with Magnetism Alteration[J]. Sci Rep-UK, 2015, 5(2): 10599-10602. [本文引用:1]
[37] Liu J, Kim A Y, Wang L Q, et al. Self-assembly in the Synthesis of Ceramic Materials and Composites[J]. Adv Colloid Interface, 1996, 69(21): 131-180. [本文引用:1]
[38] Jung M, Hubert D, Bomans P, et al. A Topology Map for Novel Vesicle Polymer Hybrid Architectures[J]. Adv Mater, 2000, 12(89): 210-213. [本文引用:1]
[39] Zurmühl C, Popescu R, Gerthsen D, et al. Microemulsion-based Synthesis of Nanoscale TiO2 Hollow Spheres[J]. Solid State Sci, 2011, 13(5): 1505-1509. [本文引用:1]
[40] Hotz J, Meier W. Vesicle-Templated Polymer Hollow Spheres[J]. Langmuir, 1998, 14(76): 1031-1036. [本文引用:1]
[41] Zheng X, Xie Y, Zhu L, et al. Formation of Vesicle-Templated CdSe Hollow Spheres in an Ultrasound-Induced Anionic Surfactant Solution[J]. Ultrason Sonochem, 2002, 9(31): 311-316. [本文引用:1]
[42] Zhao Q, Gao Y, Bai X, et al. Facile Synthesis of SnO2 Hollow Nanospheres and Applications in Gas Sensors and Electrocatalysts[J]. Eur J Inorg Chem, 2006, 2006(56): 1643-1648. [本文引用:1]
[43] Hubert D H, Jung M, Frederik P, et al. Vesicle-Directed Growth of Silica[J]. Adv Mater, 2000, 12(42): 1286-1290. [本文引用:1]
[44] Li W, Xu P, Zhou H, et al. Advanced Functional Nanomaterials with Microemulsion Phase[J]. Sci China Technol Sci, 2012, 55(61): 387-416. [本文引用:1]
[45] Khanal A, Inoue Y, Yada M, et al. Synthesis of Silica Hollow Nanoparticles Templated by Polymeric Micelle with Core-Shell-Corona Structure[J]. J Am Chem Soc, 2007, 129(29): 1534-1535. [本文引用:1]
[46] Pang X, Zhao L, Han W, et al. A General and Robust Strategy for the Synthesis of Nearly Monodisperse Colloidal Nanocrystals[J]. Nat Nano, 2013, 8(10): 426-431. [本文引用:1]
[47] Geng J, Zhu J J, Lu D J, et al. Hollow PbWO4 Nanospindles via a Facile Sonochemical Route[J]. Inorg Chem, 2006, 45(61): 8403-8407. [本文引用:1]
[48] Hentze H P, Raghavan S R, McKelvey C A, et al. Silica Hollow Spheres by Templating of Catanionic Vesicles[J]. Langmuir, 2003, 19(51): 1069-1074. [本文引用:1]
[49] Kijima T, Yoshimura T, Uota M, et al. Noble-Metal Nanotubes (Pt, Pd, Ag) from Lyotropic Mixed-Surfactant Liquid-Crystal Templates[J]. Angew Chem, 2004, 116(16): 230-234. [本文引用:1]
[50] Fuhrhop J H, Wang T. Bolaamphiphiles[J]. Chem Rev, 2004, 104(31): 2901-2938. [本文引用:1]
[51] Landsmann S, Luka M, Polarz S. Bolaform Surfactants with Polyoxometalate Head Groups and Their Assembly into Ultra-Small Monolayer Membrane Vesicles[J]. Nat Commun, 2012, 3(19): 1299-1305. [本文引用:1]
[52] Fan X, Zhang Z, Li G, et al. Attachment of Solid Particles to Air Bubbles in Surfactant-Free Aqueous Solutions[J]. Chem Eng Sci, 2004, 59(44): 2639-2645. [本文引用:1]
[53] Han Y S, Hadiko G, Fuji M, et al. A Novel Approach to Synthesize Hollow Calcium Carbonate Particles[J]. Chem Lett, 2004, 34(71): 152-153. [本文引用:1]
[54] Peng Q, Dong Y, Li Y. ZnSe Semiconductor Hollow Microspheres[J]. Angew Chem In Ed, 2003, 42(13): 3027-3030. [本文引用:1]
[55] Rana R K, Mastai Y, Gedanken A. Acoustic Cavitation Leading to the Morphosynthesis of Mesoporous Silica Vesicles[J]. Adv Mater, 2002, 14(78): 1414-1418. [本文引用:1]
[56] Shchukin D G, Köhler K, Möhwald H, et al. Gas-Filled Polyelectrolyte Capsules[J]. Angew Chem In Ed, 2005, 44(13): 3310-3314. [本文引用:1]
[57] Deng C, Hu H, Ge X, et al. One-Pot Sonochemical Fabrication of Hierarchical Hollow CuO Submicrospheres[J]. Ultrason Sonochem, 2011, 18(81): 932-937. [本文引用:1]
[58] Zhang L, Sun Y, Jiu H, et al. Bubble Template Synthesis of Hollow CeO2 Microspheres Through a Solvothermal Approach[J]. IET Micro Nano Lett, 2011, 6(19): 22-25. [本文引用:1]
[59] Gao J, Liang G, Cheung J S, et al. Multifunctional Yolk-Shell Nanoparticles: A Potential MRI Contrast and Anticancer Agent[J]. J Am Chem Soc, 2008, 130(32): 11828-11833. [本文引用:1]
[60] Yan C, Xue D. Polyhedral Construction of Hollow ZnO Microspheres by CO2 Bubble Templates[J]. J Alloy Compd, 2007, 431(65): 241-245. [本文引用:1]
[61] Guo L, Liang F, Wen X, et al. Uniform Magnetic Chains of Hollow Cobalt Mesospheres from One-Pot Synthesis and Their Assembly in Solution[J]. Adv Funct Mater, 2007, 17(2): 425-430. [本文引用:1]
[62] Mozafari M, Moztarzadeh F, Seifalian A M, et al. Self-assembly of PbS Hollow Sphere Quantum Dots via Gas-Bubble Technique for Early Cancer Diagnosis[J]. J Lumin, 2013, 133(12): 188-193. [本文引用:1]
[63] Yang J, Sasaki T. Synthesis of CoOOH Hierarchically Hollow Spheres by Nanorod Self-Assembly Through Bubble Templating[J]. Chem Mater, 2008, 20(11): 2049-2056. [本文引用:1]
[64] Liu Y, Li C, Zhang H, et al. One-Pot Hydrothermal Synthesis of Highly Monodisperse Water-Dispersible Hollow Magnetic Microspheres and Construction of Photonic Crystals[J]. Chem Eng J, 2015, 259(54): 779-786. [本文引用:1]
[65] Zuo X, Chang K, Zhao J, et al. Bubble-Template-Assisted Synthesis of Hollow Fullerene-like MoS2 Nanocages as a Lithium Ion Battery Anode Material[J]. J Mater Chem A, 2016, 4(9): 51-58. [本文引用:1]
[66] Chen X, Wang Z, Wang X, et al. Synthesis of Novel Copper Sulfide Hollow Spheres Generated from Copper(Ⅱ)-Thiourea Complex[J]. J Cryst Growth, 2004, 263(31): 570-574. [本文引用:1]
[67] Lv R, Yang G, Dai Y, et al. Self-produced Bubble-Template Synthesis of La2O3: Yb/Er@Au Hollow Spheres with Markedly Enhanced Luminescence and Release Properties[J]. Cryst Eng Comm, 2014, 16(19): 9612-9621. [本文引用:1]
[68] Chen X Y, Zhang Z J, Li X X, et al. Hollow Magnetite Spheres: Synthesis, Characterization, and Magnetic Properties[J]. Chem Phys Lett, 2006, 422(15): 294-298. [本文引用:1]
[69] Fei J B, Cui Y, Yan X H, et al. Controlled Preparation of MnO2 Hierarchical Hollow Nanostructures and Their Application in Water Treatment[J]. Adv Mater, 2008, 20(7): 452-456. [本文引用:1]
[70] Dong Y, Chui Y, Yang X, et al. A. Facile Synthesis of Hollow Mesoporous CoFe2O4 Nanospheres and Graphene Composites as High-Performance Anode Materials for Lithium-Ion Batteries[J]. Chem Electro Chem, 2015, 2(2): 1010-1018. [本文引用:1]
[71] Zhang W, Hou X, Lin Z, et al. Hollow Microspheres and Nanoparticles MnFe2O4 as Superior Anode Materials for Lithium Ion Batteries[J]. J Mater Sci-Mater Electron, 2015, 26(25): 9535-9545. [本文引用:1]
