磺化聚苯醚酮质子交换膜的制备与表征
毕伟辉a,b, 郑吉富a, 张所波a,c,*
a中国科学院长春应用化学研究所,生态环境高分子材料重点实验室 长春 130022
b中国科学院大学 北京 100039
c江苏国家先进材料协同创新中心 南京 211816
通讯联系人:张所波,研究员; Tel:0431-85262118; Fax:0431-85262117; E-mail:sbzhang@ciac.ac.cn; 研究方向:高分子分离膜材料
收稿日期:2017-01-23 修回日期:2017-02-16 接受日期:2017-04-19
基金:国家重大基础研究“973”计划项目(2015CB655302)、国家自然科学基金项目(51473163)和吉林省科学发展计划基金项目(20160101316JC)资助;
摘要

设计、合成了一种含氰基双氯单体,其结构特点是氰基分布在3个以间位醚键相连的苯环上。 以此单体和 2,5-二氯-3'-磺酸钠二苯甲酮为原料,利用Ni(0)催化偶联反应制备了微嵌段型质子交换膜材料(中等长度磺化聚苯-三氰基聚苯醚酮共聚物( m-SPP- co-PAEK 3CN x),x代表聚合物的离子交换容量)。 结果表明,与相同离子交换容量的磺化聚合物相比,该类聚合物膜表现出较低的吸水、溶胀率和较低的甲醇渗透性能。 以离子交换容量2.16为例,80 ℃下, m-SPP- co-PAEK 3CN 2.16的吸水率、溶胀率分别为29.7%、28.2%,而SPP- co-PAEK MO 2.33的吸水率、溶胀率分别为80.2%、37.2%。 25 ℃下,二者的甲醇渗透系数分别为2.38和7.20。 聚合物骨架结构中存在丰富的氰基基团,导致膜具有良好的尺寸稳定性和较低的甲醇渗透性能。 基于这些优异的性能,新制备的膜材料在燃料电池领域显示了潜在的应用前景。

关键词: 磺化聚苯醚酮; 质子交换膜; 微嵌段; 溶胀率; 甲醇渗透率
中图分类号:O633.1 文献标志码:A 文章编号:1000-0518(2017)10-1117-10
Preparation and Characterization of Sulfonated Poly( p-phenylene- co-aryl ether ketone) for Proton Exchange Membranes
BI Weihuia,b, ZHENG Jifua, ZHANG Suoboa,c
a Key Laboratory of Polymer Ecomaterials,Changchun Institute of Applied Chemistry,Chinese Academy of Sciences,Changchun 130022,China
bUniversity of Chinese Academy of Sciences,Beijing,100049,China
cJiangsu National Synergetic Innovation Center for Advanced Materials(SICAM),Nanjing,211816,China
Corresponding author:ZHANG Suobo, professor; Tel:0431-85262118; Fax:0431-85262117; E-mail:sbzhang@ciac.ac.cn; Research interests:polymer membranes for separation
Received:2017-01-23 Revised:2017-02-16 Accepted:2017-04-19
Fund:Supported by the National Basic Research Program of China(No.2015CB655302), the National Natural Science Foundation of China(No.51473163), the Development of Scientific and Technological Project of the Jilin Province(No.20160101316JC)
Abstract

A novel monomer was designed and synthesized, in which the cyano groups were distributed on three benzene rings linked by meta ether linkages. Then using this monomer and 2,5-dichloro-3'-sulfobenzophenone as raw materials, a series of novel micro-block copolymer proton exchange membranes(middle length-sulfonated polyphenylene- co-poly aryl ether ketone 3CN( m-SPP- co-PAEK 3CN x), x represents the ion exchange capacity of the polymer) was prepared by nickel(0) catalyzed coupling copolymerization. The experimental results show that these membranes exhibit low water uptake and swelling ratio as well as methanol permeability under similar ion exchange capacity. As the ion exchange capacity is equal to 2.16 and the temperature is 80 ℃, the water uptake and swelling ratio of m-SPP- co-PAEK 3CN 2.16 are 29.7% and 28.2%, respectively, while the water uptake and swelling ratio of SPP- co-PAEK MO 2.33 are 80.2% and 37.2%, respectively. At 25 ℃, the methanol permeability of the two membranes is 2.38 and 7.20, respectively. The good dimensional stability of the as-synthesized membrane can be attributed to the introduction of the polar-CN groups into the skeleton. With these properties, the prepared membranes are promising proton exchange membrane materials in fuel cell applications.

Keyword: sulfonated poly( p-phenylene- co-aryl ether ketone)s; proton exchange membranes; microblock; swelling ratio; methanol permeability

燃料电池(FC)是将储存于燃料(氢气、甲醇、乙醇等)中的化学能直接转变为电能的一种电化学反应装置,具有高能量密度和高能量转化效率、燃料储运和补充方便、启动快捷、清洁和环境友好等优点,被认为是理想的新一代电源。 在各种类型的燃料电池中,直接甲醇燃料电池(DMFC)简化了传质的输运及温控设备,适合用作移动式电源或便携式电源,具有十分广阔的应用前景[1,2,3]。 质子交换膜(PEMs)是DMFC的核心部件,它既是导电离子的载体,担负传递质子的作用;同时又是隔膜材料、阻隔燃料和氧化剂,它的性能直接影响着DMFC的性能。 杜邦公司开发的全氟磺酸系列膜材料,例如:萘酚膜(Nafion)117、Nafion 212等,由于具有良好的化学稳定性,优异的尺寸稳定性和较高的质子传导效率,被广泛应用。 然而,Nafion系列膜材料的成本较昂贵,其甲醇渗透率亦较高。 尤其是,甲醇渗透严重不仅会引起阴极催化剂中毒,而还能够导致混合电位,进而严重影响DMFC的性能,成为制约DMFC规模化应用的主要瓶颈之一[4,5,6]。 目前,降低Nafion膜甲醇渗透率的策略主要集中在:1)通过层层组装技术,在聚电解质表面构筑纳米阻醇层[7,8,9];2)聚合物体相引入交联剂或共混,形成互穿(半互穿)网络[10,11];3)纳米材料掺杂以降低水的亲和力[12,13]等方面的研究,但是这些方法并没有摆脱使用昂贵的Nafion膜。 近年来,多种具有低甲醇渗透性能的非氟或部分含氟PEMs不断被报道,并成为当前质子交换膜领域研究的热点和主要方向[2,5,6,14]。 这些膜材料在某些方面的性能已经超过Nafion膜,但是在综合性能方面超越Nafion膜,并能够满足DMFC实际应用要求的PEMs材料却很少。 因此,迫切需要开发具有良好抗甲醇透过能力和化学稳定性的、价格低廉的PEMs材料。

在各种非氟或部分含氟的PEMs材料中,聚苯及其衍生聚合物由于具有较高的C—C键解离能(高达(478.6±6.3)kJ/mol)表现出良好的氧化稳定性,同时该类聚合物的制备可以通过简单调节共聚单体的结构和控制共聚单体比例的方法实现聚合物性能的调控,引起了广泛关注[4,15,16,17,18,19,20,21,22]。 McGrath等[16]采用后磺化方法将磺酸基引入到poly(2,5-benzophenone)s中,将聚苯的应用延伸到了PEMs领域。 但是该种方法制备的聚合物其离子交换容量(IEC)不能被准确地控制。 Zhang等[17]首先利用发烟硫酸将2,5-二氯二苯酮磺化,然后通过Ni(0)催化的方法与非磺化的2,5-二氯二苯酮单体共聚得到IEC可控的磺化聚苯,所得到的聚合物具有较高的质子传导率和优异的氧化稳定性。 Ohira等[18]将对位含有不同长度烷基链的2,5-二氯二苯酮分别引入到磺化聚苯体系中,并系统地研究了不同长度的烷基侧链的引入对磺化聚苯溶解性与电导率的影响。 Okamoto等[19]制备了一种氯封端的聚醚砜低聚物,并将其引入到磺化聚苯体系中,得到了一种磺化聚苯-聚芳醚砜嵌段共聚物。 相比于无规的磺化聚苯醚酮聚合物,该类嵌段型共聚物在高温低湿环境中表现出更高的质子电导率。 虽然聚苯及其衍生聚合物的相关研究较多且集中在氢氧燃料电池方向,但是该类聚合物在DMFC中的应用却未见报道。 最近,Zheng等[20,21,22]利用Ni(0)催化偶联反应制备了新型微嵌段型PEMs材料(磺化聚苯-聚苯醚酮共聚物(SPP- co-PAEKs),Scheme 1),系统研究了疏水链段结构和长度对聚合物膜材料性能的影响,并将其应用于DMFC性能的研究。 结果显示,SPP- co-PAEKs系列膜表现出较低的甲醇渗透率和较高的DMFC性能。 室温条件下,其甲醇渗透率比Nafion117膜降低了3.8~11倍;其功率密度达到30.1 mW/cm2,优于Nafion 117(24.3 mW/cm2)和Nafion 212(29.3 mW/cm2)膜。 尤其是[23,24,25]这种微嵌段聚合物疏水片段结构中的氰基基团,显著影响着聚合物的吸水率、溶胀率和甲醇渗透性能。

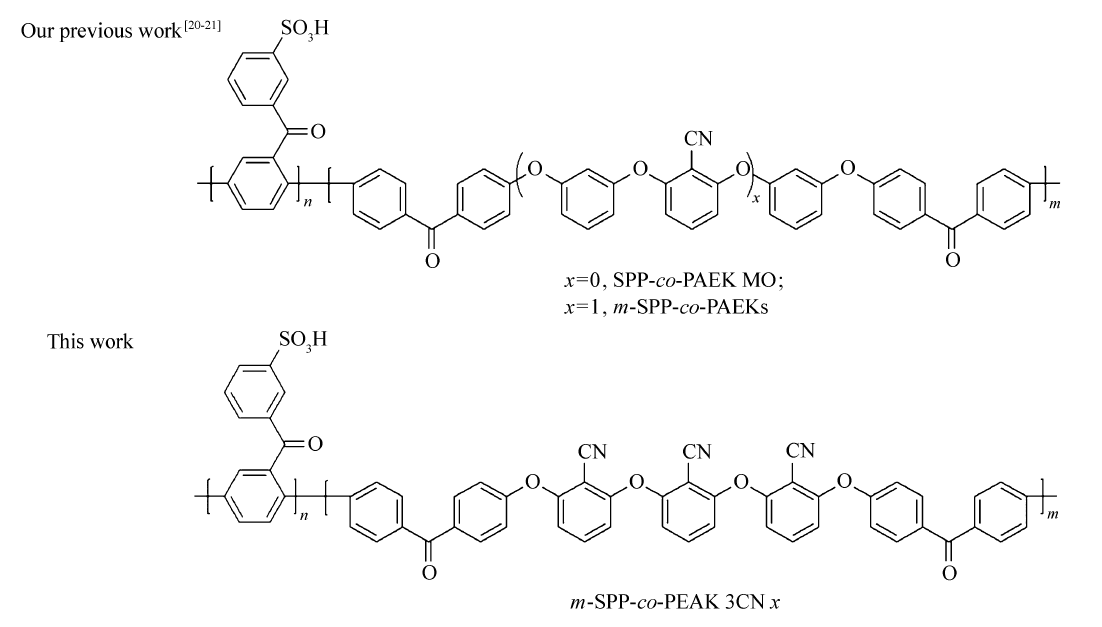

Scheme 1 Chemical structures of m-SPP- co-PAEK 3CN x( x represents the ion exchange capacity of the polymer)

为进一步深入研究位于聚合物疏水片段结构中氰基基团的数量和分布等因素对聚合物膜的吸水率、溶胀率和甲醇渗透性能的影响规律。 我们设计、合成了一种双氯单体,并利用Ni(0)催化偶联反应制备了新颖微嵌段型PEMs材料( m-SPP- co-PAEK 3CN x,其中 x代表聚合物的离子交换容量,Scheme 1)。 本文还详细对比研究了聚合物的玻璃化转变温度、热分解温度等性能,以及质子传导率的变化规律。

1 实验部分
1.1 仪器和试剂

AVANCE Ⅲ 500 MHz型核磁共振波谱仪(德国布鲁克公司);Bio-Rad FTS-80型红外光谱仪(美国伯乐公司);Ubbelohde型毛细管粘度计(测试溶液为聚合物的质量分数为0.5%的 N, N-二甲基乙酰胺溶液,测试温度(30±0.1) ℃)(上海思尔达科学仪器有限公司);Perkin-Elemer TGA-2型热失重分析仪(样品重10~30 mg,升温速率10 ℃/min)(美国珀金-埃尔默公司);Instron-1211型静态力学测试仪(拉伸速率5 mm/min,每张膜取3个样品,取3次测试结果的平均值)(美国英斯特朗公司);Rheometric Scientific DMTA V型动态热机械性能分析仪(测试样品厚50 μm 左右,测试频率1 Hz,恒定拉力,空气中升温速率3 ℃/min(美国流变科技公司);Solartron 1255B型频谱仪(FRA)/Solartron 1470电池测试单元(英国Solartron Inc.公司);IEEE 488型界面卡(美国National Instruments公司)。

4-氯-4'-羟基二苯甲酮、2-氟-6-甲氧基苯腈、2, 6-二氟苯腈和锌粉(Zn)从Acros公司购买,溴化镍(NiBr2)、三苯基膦(PPh3)和 N, N-二甲基乙酰胺(DMAc)从国药集团化学试剂有限公司购买,以上试剂均为分析纯。 其中,溴化镍经220 ℃条件下真空干燥得无水溴化镍;PPh3在正己烷中重结晶;锌粉在醋酸中回流后用乙醚反复清洗后真空干燥。 干燥的DMAc,首先需要使用氢化钙干燥,然后再经减压蒸馏得到。 2,5-二氯二苯酮-3'-磺酸钠(SBJT)按照文献[17]方法合成。 其它的试剂为市售分析纯,不经过特殊的提纯。

1.2 中间体1的制备

将 4-氯-4'-羟基二苯甲酮(11.6 g,50 mmol)、2-氟-6-甲氧基苯腈(7.7 g,51 mmol)和碳酸钾(7.6 g,55 mol)溶解到150 mL的DMAc中。 于150 ℃和N2气保护条件下,反应 12 h。 然后将反应液冷却,倾倒入500 mL水中,有白色固体析出。 再经过滤,水洗,真空干燥,得到16.7 g目标中间体1, 收率:92.0%。1H NMR(500 MHz,CDCl3), δ:7.83(d,2H, J=10.0 Hz),7.75(d,2H, J=10.0 Hz),7.49~7.45(m,3H),7.14(d,2H, J=10.0 Hz),6.76(d,1H, J=10.0 Hz),6.69(d,1H, J=10.0 Hz),3.98(s,3H);13C NMR(125 MHz,CDCl3), δ:194.2,163.0,159.2,138.8,135.8,134.8,133.3,132.4,131.3,118.7,113.0,110.6,106.5,95.0,56.5;ESMS:386.2(M+Na)+。

1.2.1 中间体2的制备 将上一步得到的中间体1(16.3 g,45 mmol)溶解在200 mL的二氯甲烷中。 N2气保护下,向反应体系缓慢滴加三溴化硼 25 mL。 室温条件下反应12 h,然后将反应液倾倒入500 mL的冰水中,有白色固体析出,过滤,干燥,得目标产物15.1 g,产率96.5%。1H NMR(500 MHz,CDCl3), δ:7.84(d,2H, J=10.0 Hz),7.75(d,2H, J=10.0 Hz),7.48(d,2H, J=10.0 Hz),7.38(t,1H),7.15(d,2H, J=10.0 Hz),6.79(d,1H, J=10.0 Hz),6.54(d,1H, J=10.0 Hz);13C NMR(125 MHz,DMSO-d6), δ:194.5,160.2,159.4,158.7,139.1,135.7,134.9,133.3,132.5,131.4,128.8,118.8,113.1,111.7,110.1,93.5;ESMS:372.0(M+Na)+。

1.2.2 双氯单体3的制备 将中间体2(13.96 g,40 mmol)、2,6-二氟苯腈(2.78 g,20 mmol)和碳酸钾(6.1 g,44 mmol)溶于100 mL的DMAc中。 于150 ℃和N2气保护条件下,反应12 h,然后将反应液冷却至室温,并倾倒入500 mL水中,析出白色沉淀,过滤,真空干燥,经柱层析分离得到13.8 g目标双氯单体3,产率86.6%。1H NMR(500 MHz,CDCl3), δ:7.88(d,4H, J=10.0 Hz),7.77(d,4H, J=10.0 Hz),7.61(t,1H),7.54(t,2H),7.49(d,4H, J=10.0 Hz),7.23(d,4H, J=10.0 Hz),6.93(d,2H, J=10.0 Hz),6.85~6.82(m,4H);13C NMR(125 MHz,CDCl3), δ:194.0,160.0,158.7,139.1,135.7,135.2,135.1,134.0,132.5,131.3,128.8,119.2,114.9,114.0,113.4,111.8,98.1;
ESMS:820.1(M+Na)+。

1.2.3 聚合物 m-SPP- co-PAEK 3CN x的制备 以IEC为1.75 的聚合物合成为例:N2气保护条件下,向干燥的三口瓶(100 mL)中迅速加入NiBr2(0.156 g,0.71 mmol)、PPh3(1.30 g,5.00 mmol)和Zn(2.56 g,40.00 mmol),随后再将干燥的DMAc(20 mL)加入混合物体系当中。 机械搅拌下,加热至85 ℃,然后再逐次加入双氯单体3(2.39 g,3.00 mmol)和SBJT(2.46 g,7.00 mmol),在此温度下,继续反应12 h。 然后再加入DMAc(10 mL)稀释,过滤。 混合液冷却后,将反应液倒入300 mL的1 mol/L的盐酸溶液中。 过滤得到纤维状的聚合物,用乙醚反复清洗,真空干燥,产率92.5%。

1.3 膜的制备与性能表征

1.3.1 膜的制备 将聚合物配制成质量分数为8%的DMAc溶液,在玻璃板上流延成膜,于80 ℃烘箱中加热8 h,在120 ℃条件下,真空干燥12 h。 然后用1 mol/L的硫酸溶液浸泡24 h,完成离子交换,用去离子充分洗涤后,最后保存在去离子水中待用。 膜的厚度控制在40~55 μm之间。

1.3.2 性能表征 将膜裁成圆形样品,在100 ℃真空干燥10 h至恒重,得到干态膜的质量 md和直径 ld,然后将膜泡在不同温度的去离子水中,保持4 h,用滤纸快速擦干表面上的水,测试在该温度下的质量 mw和直径 lw,用式(1)计算膜的吸水率。

Water uptake/%=mw-mdmd×100 (1)

用式(2)计算膜的溶胀率。

Swelling ratio/%=lw-ldld×100 (2)

离子交换容量(IEC)用酸碱滴定法进行测试。 将膜在1 mol/L硫酸溶液中浸泡48 h,取出,以去离子水漂洗数次,除去表面多余的硫酸,真空干燥。 然后将0.2 g干态聚合物膜放入0.1 mol/L的NaCl浸泡24 h以上,使膜中的H+与Na+得到充分交换。 以酚酞作指示剂,用0.1 mol/L NaOH水溶液进行滴定,使用了 V mL NaOH水溶液。 用式(3)计算IEC。

IEC(mmol/g)=0.1VNaOH0.2(3)

用电化学阻抗仪测定膜的电阻,用式(4)计算离子电导率。 实验在Solartron 1255B频谱仪(FRA)/Solartron 1470电池测试单元上进行。 频谱仪和电池测试单元通过IEEE界面卡和计算机相连,使用软件为ZPlot/Zview(Scribner Associates Inc.)。 待测膜为宽1 cm长大于4 cm的试样,夹在四氟测试池里,与4个金电极良好接触,置于去离子水中,测试温度范围为25~80 ℃。 阻抗谱在1~1×106 Hz的频率范围内测得,扰动信号为10 mV。 膜的电阻值取相角最大时频率对应的电阻值。

σ=lR·A(4)

式中, σ为电导率(S/cm); l为膜的厚度(cm); R是膜的电阻值(Ω); A是膜的测试有效面积(cm2)。

膜的氧化稳定性通过两种方式进行评价:1)在Fenton's试剂中(质量分数为3%H2O2,2×10-6 mol/L FeSO4),80 ℃ 条件下保持1 h,通过测量膜的残余质量(RW)来衡量它的氧化稳定性。 2)在25 ℃的Fenton's试剂中(质量分数为30%H2O2,3×10-5 mol/L FeSO4),记录膜开始破碎的时间 ζ1(h)和完全溶解的时间 ζ2(h)来衡量它的氧化稳定性。 甲醇渗透率是在H型测试装置中进行的,在一个池子中装有2 mol/L的甲醇溶液,另外一边则是纯水,中间用测试膜隔开,两边用磁力搅拌器搅拌以确保溶液浓度均匀。 隔30 min取纯水侧的溶液,用SHIMADZU GC-1020A气相色谱仪来测量在纯水池中甲醇的浓度,甲醇渗透率根据下面方程计算得到:

cB(t)=AVB·DKL·cA·(t-t0) (5)

式中, A代表膜面积(cm2), VB是纯水池中水的体积(cm3), cB( t)是纯水在不同时间段里甲醇的浓度(mol/L), cA是初始甲醇浓度(mol/L), L是膜厚度(cm), DK是甲醇渗透率(cm2/s)。

2 结果与讨论
2.1 双氯单体3的制备与表征

与其它种类的磺化聚合物相比,磺化聚苯由于具有全芳香结构,表现出优异的水解稳定性和氧化稳定性,是一类具有潜在应用价值的PEMs材料[2,4]。 不仅如此,磺化聚苯及其衍生聚合物的制备条件温和、制备方法简便易行,并且可以通过简单调节共聚单体的结构和控制共聚单体的比例的方法进行性能调控[4]。 因此,制备高效的质子交换膜材料,对其共聚单体结构的合理设计具有重要意义。 基于前期的研究工作,我们发现聚合物的疏水片段结构中引入氰基基团不仅能够显著抑制聚合物的吸水溶胀性能和甲醇渗透性能,同时还能够改善聚合物膜的质子电导率[20,21]。 为此,我们设计、合成了新型双氯单体3(见Scheme 2),增加了单体结构中氰基基团的数量,并且控制氰基分布在3个以间位醚键相连的苯环上。 首先,以4-氯-4'-羟基二苯甲酮和2-氟-6-甲氧基苯腈为原料,然后经亲核取代、脱保护和亲核取代三步反应制备得到,总产率达到76.8%。 关键中间体1、2和双氯单体3的结构均经核磁共振氢谱(见图1)、碳谱以及质谱表征,证实为目标结构化合物。

Scheme 2 Synthetic routes for monomer 3 and m-SPP- co-PAEK 3CN x

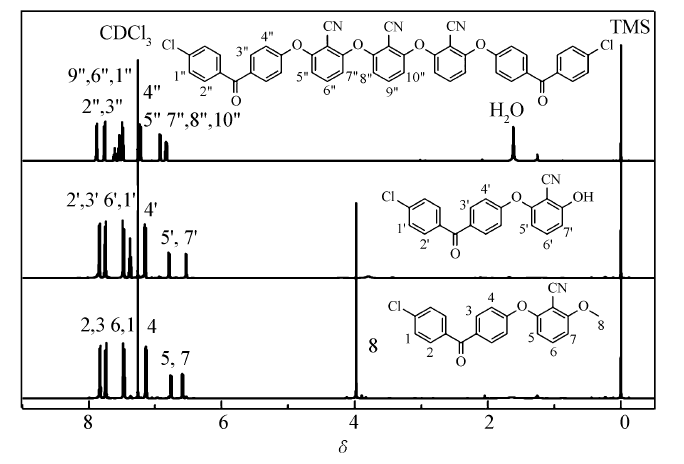

图1 关键中间体1~2与单体3的核磁共振氢谱Fig.1 1H NMRspectra of key intermediate 1, 2 and monomer 3

2.2 聚合物的制备与表征

利用上述制备的双氯单体3作为原料,制备了新颖的微嵌段型共聚物 m-SPP- co-PAEK 3CN x,制备方法参照文[20],聚合反应的产率大于92%。 以 m-SPP- co-PAEK 3CN 1.75为例。 首先,利用红外光谱对其结构进行了表征,见图2 A。波数为2235 cm-1是氰基基团的伸缩特征峰,1572 cm-1处的信号峰则是羰基的伸缩振动峰,而1206和1028 cm-1处的信号峰归属于磺酸基团的对称和不对称伸缩振动峰[20,22]。图2 B为 m-SPP- co-PAEK 3CN 1.75的核磁共振氢谱,所有信号均与共聚单体的特征化学位移相吻合。 另外,所制备的共聚物均溶于极性溶剂,如DMAc, N, N-二甲基甲酰胺(DMF)、 N-甲基吡咯烷酮(NMP)和二甲基亚砜(DMSO)等,并显示了良好的成膜能力。 得到共聚物的粘度在0.98~1.06 dL/g之间(表1),该系列聚合物的理论IEC值与实测IEC值相接近(表1),这些数据都充分表明了聚合反应的顺利进行,得到了预期的磺化聚合物。

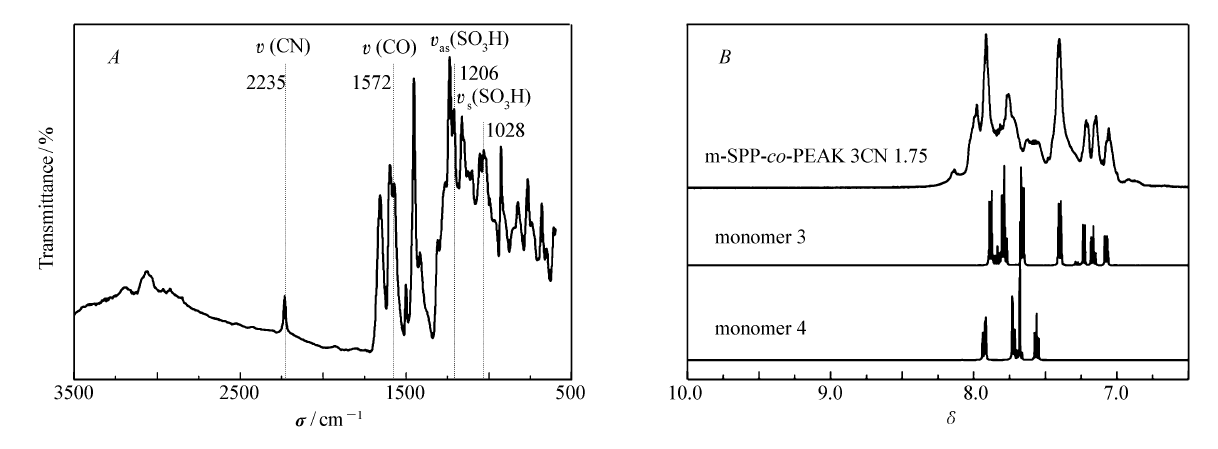

图2 m-SPP- co-PAEK 3CN 1.75膜的红外光谱( A);单体3、4和 m-SPP- co-PAEK 3CN 1.75膜的核磁共振氢谱(溶剂:DMSO- d6)( B)Fig.2 FT-IR spectrum of m-SPP- co-PAEK 3CN 1.75 membrane( A);1H NMRspectra of monomers 3, 4 and m-SPP- co-PAEK 3CN 1.75 membrane(solvent: DMSO- d6)( B)

表1 聚合物的粘度、IEC值、玻璃化转变温度( Tg)和机械性能对照 Table 1 Inherent viscosity, IEC value, glass-transition temperature( Tg) and mechanical property of polymers
2.3 热稳定性和力学性能

通过N2气气氛下的热失重分析(TGA)来衡量聚合物的热稳定性,如图3所示。 以 m-SPP- co-PAEK 3CN 1.75为例,共聚物经历了3步的热失重过程:第1个阶段,温度低于135 ℃时的失重主要归因于聚合物吸附的少量水以及聚合物中残留的有机溶剂;第2阶段在308 ℃左右,聚合物中磺酸基团的降解是造成的本阶段失重的主要原因;第3阶段,当温度高于500 ℃时,聚合物失重对应其主链的降解。 此外,由于多个氰基基团的引入,使得聚合物链段的运动或自由旋转受到抑制,进而导致了聚合物的玻璃化转变温度( Tg)得到明显提高,如表1所示。 m-SPP- co-PAEK 3CN 1.75与 m-SPP- co-PAEK 1.80具有相类似的IEC值和化学结构,但是前者的 Tg(259.5 ℃)远高于后者(192.8 ℃)。 这些结果表明, m-SPP- co-PAEK 3CN 1.75具有良好的热稳定性。

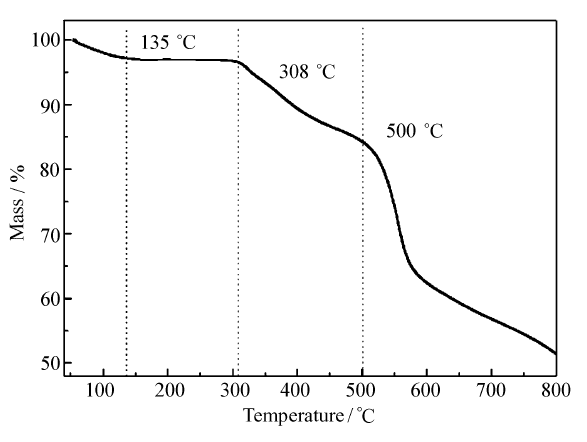

图3 N2气氛下, m-SPP- co-PAEK 3CN 1.75膜的热失重曲线Fig.3 TGA curve of m-SPP- co-PAEK 3CN 1.75 membrane under nitrogen atmosphere

具有良好力学性能的质子交换膜是满足燃料电池使用需要的前提条件。 如表1所示,新制备膜的拉伸强度达到90.2~96.8 MPa,杨氏模量为1.57~1.86 GPa,断裂伸长率为11%~16%。 与SPP- co-PAEK MO 2.33(IEC=2.12)[20]和 m-SPP- co-PAEK 1.80相比, m-SPP- co-PAEK 3CN x显示出更优异的力学性能。 这归因于聚合物疏水片段结构中多个氰基基团的引入,氰基基团之间、氰基基团与其它极性基团之间的相互作用力增大,进而使得聚合物链间的作用力增大。

2.4 吸水率、溶胀率和氧化稳定性

吸水率和溶胀率对质子交换膜的质子电导率和力学性能有显著的影响。 当膜内部存在适当含量水分子时,有利于促进膜内质子的传输;但是当水含量过高时,会导致膜过度溶胀,进而导致膜的尺寸稳定性变差以及力学性能恶化。 因此,对于质子交换膜材料来说,控制适当的吸水率和溶胀率十分重要。 如表2所示,在相当的IEC值前提下,SPP- co-PAEK MO 2.33(IEC=2.12)[20]和 m-SPP- co-PAEK 3CN 2.16相比,后者表现出更低的吸水率和溶胀率。 尤其是在较高的温度(80 ℃)条件下,SPP- co-PAEK MO 2.33的吸水率高达80.2%,而 m-SPP- co-PAEK 3CN 2.16的吸水率仅为29.7%。 m-SPP- co-PAEK 1.80与 m-SPP- co-PAEK 3CN 1.75相比,二者虽具有相当的IEC值和相类似的化学结构,但后者的吸水率和溶胀率明显低于前者。 这些结果充分说明,聚合物疏水片段结构中引入氰基基团,不仅能够显著影响聚合物的吸水溶胀性能,而且还能够通过调节氰基基团的分布和数量实现对聚合物的吸水溶胀性能进行进一步的调控。

表2 聚合物 m-SPP- co-PAEK 3CN x的吸水率和溶胀率 Table 2 Water uptake, and swelling ratio of m-SPP- co-PAEK 3CN x

氧化稳定性是评价质子交换膜材料性能的重要参数之一,直接影响燃料电池的寿命。 本文采用两种方法对 m-SPP- co-PAEK 3CN x膜的氧化稳定性进行评价,结果如表2所示。 a)将干态的膜浸泡在80 ℃的Fenton's(质量分数3%H2O2,2×10-6 mol/L FeSO4)试剂中保持1 h,膜的外观几乎没有什么变化,且质量保持率均在99.0%以上。 b)将干态的膜浸泡在25 ℃的Fenton's(质量分数30%H2O2,3×10-5 mol/L FeSO4)试剂中,分别记录膜开始破碎的时间和完全溶解的时间。 与不含氰基基团的对照膜SPP- co-PAEK MO 2.33[20]相比, m-SPP- co-PAEK 3CN x膜开始溶解和完全溶解的时间均明显延长。 上述两种实验方法均表明: m-SPP- co-PAEK 3CN x系列聚合物具有良好的氧化稳定性。 这可能是因为 m-SPP- co-PAEK 3CN x系列聚合物膜具有相对较低的吸水率和溶胀率,能有效的阻止氧化剂进入膜内部,进而降低了氢氧自由基进攻主链的几率。

2.5 质子电导率和甲醇渗透率

质子电导率是影响燃料电池性能的重要因素,也是评价质子交换膜材料性能的重要参数。 一般情况下,拥有较高离子交换容量(IEC)的聚合物,通常具有较高的质子电导率。 但是,较高的IEC值通常会引起聚合物膜过度溶胀,甚至溶于水中而丧失机械性能。 设计、制备嵌段共聚物、梳妆聚合物、磺酸区域集中型或微嵌段型共聚物,是获得良好尺寸稳定性、高质子电导率的质子交换膜材料的有效的方法和途径,其目的是构建膜内连续贯通的离子传输通道。 本文采用SBJT与双氯单体3在Ni(0)催化偶联条件下,制备了新型微嵌段共聚物 m-SPP- co-PAEK 3CN x。表3分别列出了 m-SPP- co-PAEK 3CN x膜在30和80 ℃的质子电导率。 30 ℃条件下,SPP- co-PAEK MO 2.33(IEC=2.12)与 m-SPP- co-PAEK 3CN 2.16具有相当的质子电导率,达到60.1 mS/cm。 而在80 ℃条件下, m-SPP- co-PAEK 3CN 2.16的质子电导率略低于前者,这主要是因为 m-SPP- co-PAEK 3CN 2.16膜结构中存在着氰基与极性基团的相互作用,聚合物链的运动受到抑制,进而表现出更低的吸水率。 虽然质子电导率略有降低,但是优异的尺寸稳定性对于制备稳定、高效的膜电极(MEA)极为有利。

表3 m-SPP- co-PAEK 3CN x的质子电导率、甲醇渗透率和选择性系数 Table 3 Proton conductivity, methanol permeability and selectivity parameter of m-SPP- co-PAEK 3CN x

甲醇渗透性与膜的吸水率密切相关,一般情况下,吸水率降低,甲醇透过亦减少。 正如预期, m-SPP- co-PAEK 3CN x膜的表现出比SPP- co-PAEK MO 2.33膜和 m-SPP- co-PAEK 1.80膜更低的甲醇渗透性,甲醇渗透率低至1.65×10-7 cm2/s,比Nafion 117 膜低一个数量级(2.40×10-6 cm2/s),结果见表3。 主要原因是在聚合物的疏水片段引入多重氰基,使得聚合物链间的作用力增大,聚合物链运动受阻,从而有效地阻止甲醇分子渗透。 选择性系数通常用于评价质子交换膜的质子传导性与阻醇性能,可由膜的质子传导率( σ)与甲醇渗透率(DK)的比值 σ/DK得到,见表3。 结果显示, m-SPP- co-PAEK 3CN x膜的选择性系数明显提升。 总之, m-SPP- co-PAEK 3CN x膜表现出较高的质子电导率、低的甲醇渗透性以及优异的质子选择性系数,为高效质子交换膜材料的开发和面向实际应用的直接甲醇燃料电池提供重要的实验依据。

3 结 论

以新型的双氯单体3和 2,5-二氯二苯酮-3'-磺酸钠为原料,利用Ni(0)催化偶联反应制备了新型微嵌段型质子交换膜材料 m-SPP- co-PAEK 3CN x。 由于 m-SPP- co-PAEK 3CN x膜内氰基基团之间或氰基基团与其它极性基团之间强的相互作用,使得膜展现了较低的吸水率和甲醇渗透性能。 这种通过控制氰基基团在聚合物的疏水片段的分布和数量的方法,不仅可以方便地对聚合物的吸水、溶胀性能进行调控,而且还能够有效提升膜内质子的选择透过性。 为高效阻醇型质子交换膜材料的结构设计提供了有益借鉴。
