萘磺酸型离子配合物的合成及其分子识别性能
朱江a,*, 苟文秀a, 王孝敏b, 陈立东a, 冷茹冰a, 姜春杰a,*
辽宁师范大学a化学化工学院
b实验中心 辽宁 大连 116029
通讯联系人:朱江,讲师; Tel:0411-82159700; E-mail:zjryan@lnnu.edu.cn; 研究方向:无机合成与应用

共同通讯联系人:姜春杰,教授; Tel:0411-82156708; E-mail:jiangcj@lnnu.edu.cn; 研究方向:多酸合成与催化

收稿日期:2016-03-11 修回日期:2016-05-31 接受日期:2016-07-01
基金:辽宁省博士科研启动基金项目(20131060)
摘要

常温反应条件下制备了4个基于乙二胺和1,5-萘二磺酸的配位化合物[M(en)(H2O)4]·1,5-nds·(H2O)2(M=Ni(1),Co(2),Cd(3),Cu(4),nds=1,5-萘二磺酸;en=乙二胺),并通过红外光谱、元素分析、X射线单晶衍射、X射线粉末衍射和热重分析等技术手段确定了其晶体结构。 结构分析表明,该系列配合物属于同构体系,单斜晶系,C2/c空间群。 以配合物1为例,其晶胞参数为 a=1.69026(19) nm, b=1.01373(11) nm, c=1.3448(3) nm, α=90°, β=120.2650°, γ=90°, V=1.9901(5) nm3, Z=4, Dc=1.713 g/cm3, F(000)=1072, R1=0.0326, wR2=0.0867。 该系列配合物的中心金属为六配位模式,与来自乙二胺的2个N原子和4个H2O中的氧原子配位。 游离水与磺酸氧和配位水之间存在着丰富的氢键作用,构筑成三维的网络结构。 测定了以Cd为中心金属配合物3的荧光光谱,发现其在对于甲醇的小分子识别性能方面具有应用前景。

关键词: 萘二磺酸; 分子识别; 乙二胺; 荧光
中图分类号:O611 文献标志码:A 文章编号:1000-0518(2017)01-0105-06
Synthesis of Ionic Coordination Compounds with Naphthalenedisulfonic Acid and Their Molecular Recognition Properties
ZHU Jianga, GOU Wenxiua, WANG Xiaominb, CHEN Lidonga, LENGRubinga, JIANG Chunjiea
aSchool of Chemistry and Chemical Engineering
bExperiment Center,Liaoning Normal University,Dalian,Liaoning 110629,China
Corresponding author:ZHU Jiang, lecturer; Tel:0411-82159700; E-mail:zjryan@lnnu.edu.cn; Research interests:synthesis and application in inorganic chemistry

Co-corresponding author:JIANG Chunjie, professor; Tel:0411-82156708; E-mail:jiangcj@lnnu.edu.cn; Research interests:synthesis and catalyst of heteropoly acid

Received:2016-03-11 Revised:2016-05-31 Accepted:2016-07-01
Fund:Supported by the Doctoral Scientific Research Foundation of Liaoning Province(No.20131060)
Abstract

Four compounds [M(en)(H2O)4]·1,5-nds·(H2O)2(M=Ni(1),Co(2),Cd(3),Cu(4), based on ethylene diamine(en) and 1,5-naphthalenedisulfonic acid(nds), were synthesized by hydrothermal synthesis method under room temperature. The structures of the crystals were confirmed by X-ray diffraction(XRD) method and SHELXTL-97 software. The four compounds have the same three dimensional(3D) framework in monoclinic C2/c space group, only different in metal atoms. The cell parameters of compound 1 are: a=1.69026(19) nm, b=1.01373(11) nm, c=1.3448(3) nm, α=90°, β=120.2650°, γ=90°, V=1.9901(5) nm3, Z=4, Dc=1.713 g/cm3, F(000)=1072, R1=0.0326, wR2=0.0867. One metal atom is coordinated to four oxygen atoms from water molecules and two nitrogen atoms of one ethylene diamine. There exit abundant hydrogen bonds interactions between free water molecules and oxygen atoms in 1,5-naphthalenedisulfonic acid anion. One dimensional chains were formed through abundant hydrogen bonds and one [Ni(en)(H2O)4]2+ located between each two nds2-. The two adjacent [Ni(en)(H2O)4]2+ arranged by the opposite mode(head to head). The properties of the two compounds were characterized by XRD, thermal gravimetric analysis(TGA), fluorescence spectroscopy and multi-function spectrometer. The molecular recognition properties of compound 3 with M=Cd in methanol solution was studied. The compound 3 was solved in different solvents in which the highest strength of fluorescence spectroscopy occurs in methanol solution. The strength of fluorescence spectroscopy decreases, with increasing concentration of methanol which may have potential applications in fluorescence probe to recognize polarity.

Keyword: naphthalenedisulfonic acid; molecular recognition; ethylene diamine; fluorescence

磺酸在染料和表面活性剂方面的应用具有悠久的历史,虽然有机磺酸与有机磷酸在结构上类似,但是相对而言有机磺酸基的配位能力较弱,磺酸离子难以取代溶剂中的分子(一般指水分子)与其它离子进行配位。 早期人们发现,在水溶液中,芳烃基磺酸根离子一般不与第一过渡系中的二价金属离子配位,磺酸离子仅以阴离子的形式存在,通过磺酸基与水合金属离子中的水分子之间存在的氢键作用,形成有机-无机交替重复排列的二维层状结构[1]。 近期的研究结果表明,由于磺酸是一种氢键受体,其结构的最大特点是可以从3个方向同时接受氢键的给体,最终形成发散型氢键[2]。 磺酸比羧酸具有更好的桥联倾向,可以从3个不同的方向同时连接金属原子,从而更容易形成高维的框架结构[3]。 金属有机配位化合物的结构中通常具有很多孔道结构,易于捕捉某些特殊的小分子或者离子,宏观表现为易于检测的光学或电学信号,因此在分子识别与感应方面具有其它多孔材料难以比拟的优势[4,5,6]。 我们在过去工作的基础上[7,8,9,10],合成了4个未见文献报道的基于乙二胺配体构筑的配合物,利用X射线单晶衍射仪测定了配合物的单晶结构,并对其进行了粉末衍射(XRD)、元素分析、红外光谱及热重等表征。

1 实验部分
1.1 试剂和仪器

实验用试剂均为分析纯,采购于中国医药集团上海试剂公司。 Plasma-Spec-Ⅱ型等离子体原子吸收光谱仪(美国Leeman Labs公司);AXS D8 Advance型X射线粉末衍射仪(德国Bruker公司);STA-449-F3型同步热重分析仪(德国NETZSCH公司);Tensor27型傅里叶变换红外光谱仪(德国Bruker公司);F-7000型荧光光谱仪(日本HITACHI公司);Smart APEX Ⅱ型单晶衍射仪(德国Bruker公司)。

1.2 实验方法

配合物[M(en)(H2O)4]·1,5-nds·(H2O)2(M=Ni(1),Co(2),Cd(3),Cu(4);nds=1,5-萘二磺酸;en=乙二胺)的合成:将乙二胺(1 mmol,0.06 g)加入20.0 mL的去离子H2O中,再加入Ni(NO3)2·6H2O(1.13 mmol,0.33 g)后,加入1,5-萘二磺酸二钠盐(2.21 mmol,0.73 g),继续搅拌,完全溶解后溶液为蓝色透明液体。 将液体转移至20.0 mL的闪烁瓶中,拧紧瓶盖,室温下放置7 d后有蓝色透明块状晶体析出。 晶体在室温干燥后进行称量,产率为74.5%(以Ni(NO3)2为标准)。 晶体1~4合成的原料配比等条件见表1,元素分析值的理论值和实测值等结果见表2。

表1 标题配合物的合成条件 Table 1 Synthesis conditions of the complexes
表2 标题配合物的元素分析和FT-IR结果 Table 2 ICP and FT-IR of samples
1.3 晶体结构的测试

选择适宜的晶体放入单晶衍射仪,采用经石墨单色化的Mo Kα射线( λ=0.071073 nm)以 ω扫描方式收集衍射数据。 晶体结构由直接法解出,全部非氢原子坐标在差值Fourier合成中陆续确定,理论加氢法给出氢原子在晶胞中的位置坐标。 对氢原子和非氢原子分别采用各向同性和各向异性热参数进行全矩阵最小二乘法修正,全部结构分析计算采用SHELXTL-97解析程序完成。

2 结果与讨论
2.1 晶体学数据

本文中介绍了4个同构的配位化合物,同属Monoclinic晶系,C2/c空间群。 在此以金属Ni的配合物1为例描述晶体结构。 每个晶体结构单元中包含有一个Ni2+,1个乙二胺,4个配位水,2个游离的水分子(O1W,O2W)和1个游离的萘二磺酸阴离子。 金属Ni为六配位模式,构成一个扭曲的八面体,Ni与来自乙二胺的2个N原子(N1,N1A)和4个H2O的氧原子(O1,O2,O1A,O2A)配位。 (图1 A)Ni—O间的键长范围0.2061(8)~0.2122(9) nm,Ni—N间的键长是2.076(10) nm,与其它此类配合物的键长十分接近[11,12]。 在不对称单元中存在着4个溶剂水分子和2个配位水分子。 如图1 B所示,游离水和磺酸氧、配位水之间存在着丰富的氢键作用(O1—H1E••••O5, O1—H1G••••O1W, O2—H2A••••O4, O2—H2B••••O3),从而构成一个三维结构(氢键数据见表5)。

表3 配位化合物的晶体学数据 Table 3 Crystal data and structure refinement for the complexes
表4 配位化合物的主要键长(nm)和键角(°)数据表 Table 4 Selected bond lengths(nm) and angles(°) for compound
表5 配位化合物的氢键键长与键角 Table 5 Hydrogen bond distances and angles of compound

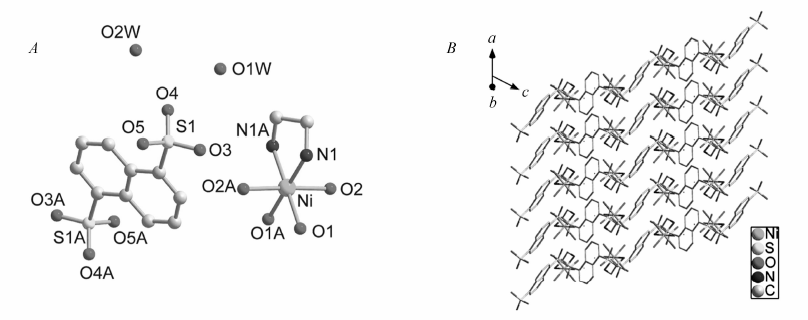

图1 配合物1~4的结构单元图( A)及三维网状结构(黑色点线代表氢键)( B)Fig.1 Structure unit( A) and the 3D structure( B) of complexes 1~4

2.2 配合物的XRD及热重分析

图2是批量合成的配合物与单晶数据拟合XRD图。 实验数据和由晶体模拟得到的X射线粉末衍射谱图中主要峰位均相互吻合,说明批量合成的配合物与所测试的单晶为同种物质。 为了进一步确定配合物的热稳定性,对配合物进行了热重分析测试。 配合物1~4在50~900 ℃范围内测得的热重曲线图如图3所示,失重大体分为两步。 第一步失重范围96~120 ℃,实际失重为19.9%,理论失重为20.0%,归结为游离水和配位水的失去;第二步失重范围395~585 ℃,实际失重为65.9%,理论失重为66.2%,归结为乙二胺和1,5-萘二磺酸根离子的失去,最终产物是对应的金属氧化物。

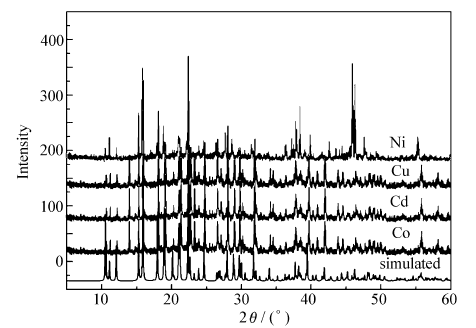

图2 配合物1~4的XRD图及单晶数据拟合XRD图Fig.2 Simulated and experimental XRD powder patterns of compounds 1~4

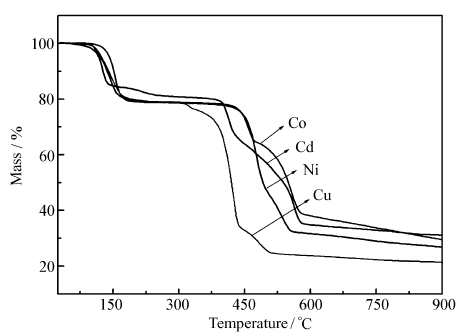

图3 配合物1~4的热重分析图Fig.3 TGA plots of the coordination compounds 1~4

2.3 配合物的小分子识别性能

固体荧光光谱表明,在340 nm的激发波长下,配合物1~4在380 nm附近存在一个较强的荧光峰(图4),因此研究了该系列配合物对客体小分子的识别作用。 选取荧光光谱强度最高的Cd的配合物3,分别溶于二甲基乙酰胺(DMA)、二甲基甲酰胺(DMF)、甲醇、丁醇、异丙醇、丙酮、环己酮和 N-甲基-2-吡咯烷酮中配制成饱和溶液,分别测定饱和溶液的荧光光谱,结果如图5所示,甲醇溶液的荧光强度最高。 进一步将配合物3分散到不同含量的甲醇溶液中,测定溶液荧光强度的变化规律,结果如图6所示,随着客体分子甲醇含量的增加,配合物溶液的荧光强度逐渐减弱。 原因可能是随着甲醇含量的升高,溶液极性增大,配合物溶解度增高导致的结果。

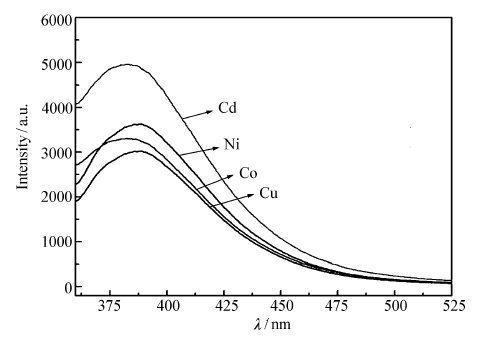

图4 配合物1~4的固体荧光光谱图Fig.4 Fluorescence spectra of compounds 1~4

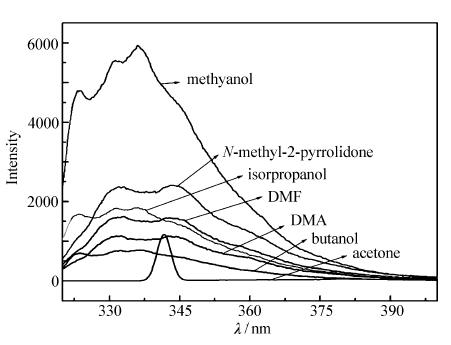

图5 配合物3在不同客体分子溶剂中的荧光光谱Fig.5 Fluorescence spectra of compound 3 in different solvents

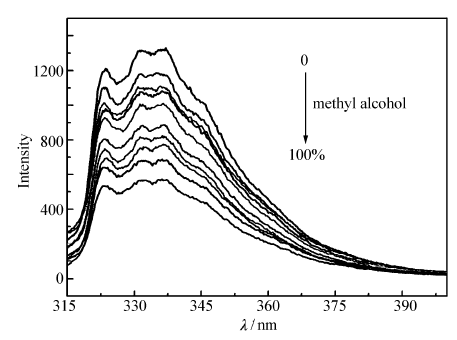

图6 甲醇含量中配合物3悬浊液的荧光光谱Fig.6 Fluorescence spectra of compound 3 emulsion in various contents of methanol

3 结 论

采用水热合成法合成了4个未见文献报道的基于乙二胺的配合物,配合物的金属中心为六配位模式,与来自乙二胺的2个N原子和4个H2O中的氧原子配位,构筑成一个三维结构的配位聚合物。 游离水和磺酸氧,配位水之间存在着丰富的氢键作用。 配合物溶于不同客体分子配制的饱和液的荧光光谱强度存在差异,其中甲醇溶液的强度最高;且随着客体分子甲醇含量的增加,荧光强度减弱,可能会在识别极性的荧光探针方面存在潜在的应用价值。
